Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Kabel: | 18AWG, tembaga murni | Konektor perempuan J1939: | setara dengan Deutsch HD16-9-1939S-P080 |
---|---|---|---|
Jenis konektor perempuan J1939: | Tipe 2 | J1939 Wadah jantan 1: | setara dengan Deutsch HD10-9-1939P-P080 |
J1939 Wadah jantan 2: | setara dengan Deutsch HD10-9-1939P-BP03 | Jenis wadah J1939 Pria: | Tipe 2 |
Pengujian: | 100% pengujian terbuka, pendek, dan salah kabel | Tegangan Pengujian: | DC300V 5M ohm/10ms |
Cahaya Tinggi: | Kabel splitter J1939,kabel J1939 Y berulir,kabel adaptor Deutsch 9 Pin j1939 |

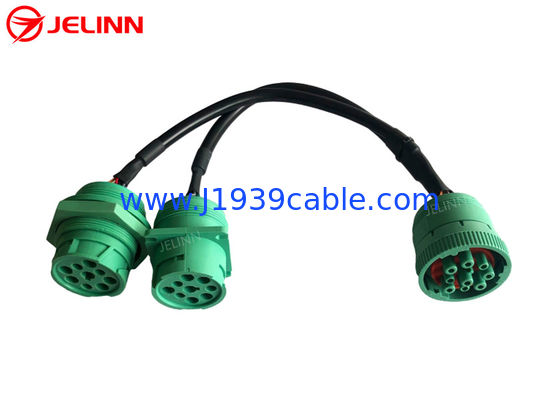

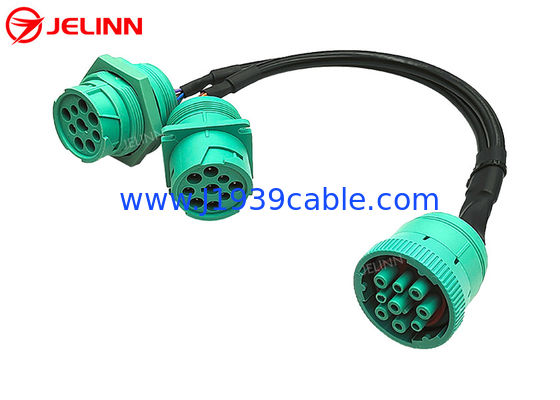

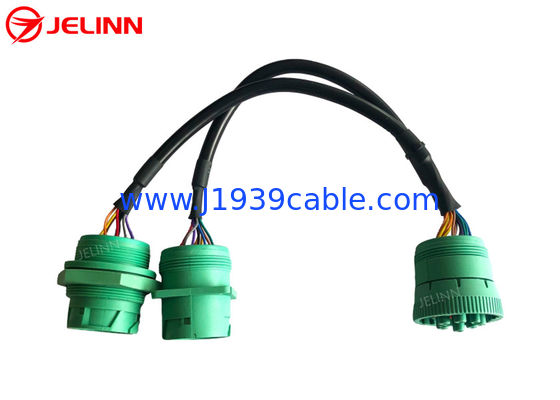

Green Deutsch 9 Pin J1939 Female ke J1939 Male Square Flange dan Threaded J1939 Male Split Y Cable
Spesifikasi
Konektor perempuan J1939 | setara dengan Deutsch HD16-9-1939S-P080 |
Jenis konektor perempuan J1939 | Tipe 2 |
J1939 wadah laki-laki 1 | setara dengan Deutsch HD10-9-1939P-P080 |
J1939 wadah laki-laki 2 | setara dengan Deutsch HD10-9-1939P-BP03 |
Jenis wadah pria J1939 | Tipe 2 |
Kabel | 18AWG, tembaga murni |
Bahan konektor J1939 | PA66 + serat kaca |
Pin tugas atau pinout | disesuaikan |
Panjang kabel | disesuaikan |
Pin atau terminal | tembaga, berlapis nikel atau berlapis emas |
Resistensi Kontak | 3 ohm maks. |
Resistansi Isolasi | 5M ohm min. |
Suhu kerja | 25℃ ~ +85 |
Pengujian | 100% pengujian terbuka, pendek, dan salah kabel |
Tegangan Pengujian | DC300V 5M ohm/10ms |
Jaminan | 1 tahun |
Kami membuka cetakan plastik dari konektor, soket, colokan dan stopkontak.Kabel kualitas tembaga murni 18AWG digunakan untuk memproduksi kabel ini.Kami selalu dapat membuat kabel dengan konektivitas dan daya tahan yang sangat baik.
Konektor perempuan J1939 dilengkapi dengan cincin pengunci.Memutar cincin pengunci setelah mencolokkan memastikan bahwa konektor tidak akan terlepas secara tidak sengaja.
Ujung colokan perempuan dan laki-laki Deutsch 9 Pin dapat di-overmolded atau tidak, sesuai dengan kebutuhan Anda.Jika ujungnya overmolded, kabel lebih kokoh dan tahan lama.Jika tidak overmolded, harganya bisa lebih murah karena bahan baku dan biaya tenaga kerja bisa dihemat.
Overmolded
Tidak overmolded
Itu Deutsch 9 Pin konektor female kabel ini adalah Tipe 2, jadi Pin F nya berdiameter lebih kecil seperti Pin C dan Pin J. Konektor female Tipe 2 J1939 dapat dimasukkan ke dalam stopkontak pria Tipe 1 atau Tipe 2 J1939.
salah satu dari Wadah pria J1939 adalah gaya pemasangan jamnut berulir umum pada truk Paccar (Kenworth, Peterbilt, Western Star).
Pin tugas atau pinout
Dalam kebanyakan kasus, semua 9 pin dari Konektor pria dan wanita J1939 terhubung, jadi ada 9 kabel 18AWG di kabel.Jika semua 9 pin tidak perlu disambungkan, harganya bisa lebih murah karena biaya bahan baku dan tenaga kerja bisa lebih rendah.
Penugasan pin atau pinout juga dapat disesuaikan dengan kebutuhan Anda.
Aplikasi
Hanya ada satu port diagnostik J1939 di dalam truk.Jika Anda ingin menghubungkan dua perangkat dengan port J1939 ke truk secara bersamaan, diperlukan Kabel Y Split Y Deutsch 9 Pin J1939 ini.Ini dapat menghubungkan ELD (Perangkat Logging Elektronik, seperti Cummins ZED, Garmin eLog atau KeepTruckin ELD), perangkat diagnostik atau pemindai atau pembaca kode kesalahan ke truk.
Kabel Deutsch 9 Pin J1939 Split Y ini memungkinkan relokasi port atau koneksi beberapa perangkat.Kabel Y ini untuk kendaraan komersial tugas berat (seperti beberapa Freightliner Cascadias dan lainnya) yang memiliki port diagnostik 9 pin J1939 yang berdekatan dengan pedal kopling atau di beberapa lokasi lain yang tidak nyaman.Ini juga untuk kendaraan komersial yang memerlukan beberapa perangkat untuk dihubungkan ke port diagnostik 9 pin J1939.Kabel Y ini membagi port diagnostik J1939, memungkinkan satu port J1939 di lokasi asli dan yang lainnya terhubung ke ELD atau perangkat lain yang memiliki port J1939.
Kabel ini dapat digunakan di sebagian besar truk diesel seperti Kenworth, International, Freightliner, Isuzu, Hino, Mack, Peterbilt, Oshkosh, Sterling, Volvo, Workhorse, Navist, dan Western Star.
