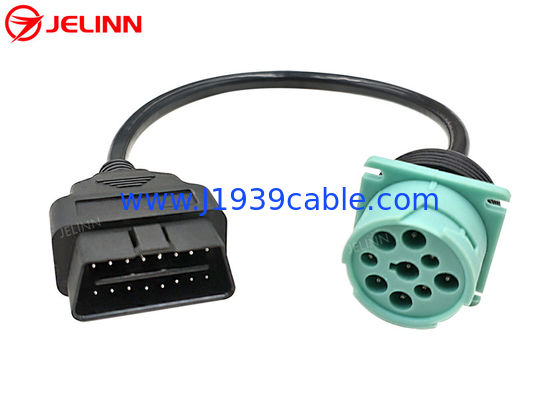

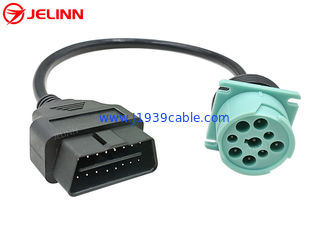

Hijau Deutsch 9 Pin J1939 Male to J1962 OBD2 OBDII 16 Pin Male Cable

Hijau Deutsch 9 Pin J1939 Male to J1962 OBD2 OBDII 16 Pin Male Cable


Spesifikasi

Kami membuat cetakan plastik dari konektor, soket, steker, dan stopkontak. 20AWG kabel berkualitas tembaga murni digunakan untuk memproduksi kabel ini. Kami selalu dapat membuat kabel dengan konektivitas dan daya tahan yang sangat baik.

Akhir konektor male Deutsch 9-Pin J1939 dapat overmolded atau tidak, sesuai dengan kebutuhan Anda. Jika ujungnya terlalu tebal, kabelnya lebih kokoh dan tahan lama. Jika tidak overmold, harganya bisa lebih rendah karena bahan baku dan biaya tenaga kerja dihemat.

Konektor Deutsch 9 Pin male pada kabel ini adalah Tipe 2, jadi Pin F-nya dengan diameter yang lebih kecil seperti Pin C dan Pin J.


Tugaskan pin atau pin out

Secara umum, penugasan pin atau pin out akan seperti ini (terhubung 4 pin):

Kadang-kadang, penetapan pin atau pin out juga bisa seperti ini ( terhubung 6 pin ):

Penugasan pin atau pin out juga dapat disesuaikan sesuai dengan kebutuhan Anda. Jika tidak perlu lebih banyak pin untuk dihubungkan, kami sarankan kami menghubungkan pin yang diperlukan yang Anda butuhkan. Jika lebih banyak pin yang terhubung, harga kabel akan lebih tinggi karena bahan baku dan biaya tenaga kerja akan lebih tinggi.


Aplikasi

Kabel ini akan menghubungkan perangkat tipe 8 atau 9 Pin 2 seperti ELD (Electronic Logging Devices) ke port diagnostik gaya 16 Pin OBD2 yang ditemukan pada truk Volvo dan Mack post 2013 yang memiliki port OBD-II 16 pin di dash.

Jika Anda memiliki perangkat yang dirancang untuk menyambungkan ke port diagnostik Green 9 pin bulat pada truk-truk besar, kabel ini akan berfungsi untuk Anda menghubungkan perangkat itu ke konektor tipe OBD2 16 pin yang ditemukan pada 2013 dan truk Volvo dan Mack yang lebih baru.

Anda dapat menghubungkan steker laki-laki OBD2 16 pin dari kabel ini ke port diagnostik 16 pin truk Anda. 9 pin hijau di ujung yang lain kemudian akan menerima beberapa ELD yang memiliki colokan posisi 8 ATAU 9.

Kabel adaptor ini juga memungkinkan J1939 Scan Tool (pemindai yang dirancang untuk menyambungkan konektor Deutch 9-pin J1939 pada kendaraan) untuk digunakan dengan kendaraan yang dilengkapi J1939 yang menggunakan konektor gaya OBD2 standar.
