OBD2 OBD-II Male to Peugeot dan Citroen OBD2 Female dan OBD2 Female Y Cable

OBD2 OBD-II Male to Peugeot dan Citroen OBD2 Female dan OBD2 Female Y Cable

OBD2 OBD-II Male to Peugeot and Citroen OBD2 Female and OBD2 Female Y Cable
OBD2 OBD-II Male to Peugeot and Citroen OBD2 Female and OBD2 Female Y Cable OBD2 OBD-II Male to Peugeot and Citroen OBD2 Female and OBD2 Female Y Cable

Gambar besar :  OBD2 OBD-II Male to Peugeot dan Citroen OBD2 Female dan OBD2 Female Y Cable Harga terbaik

Detail produk:
Tempat asal: Cina
Nama merek: OEM
Sertifikasi: RoHS
Nomor model: OBD2 OBDII
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 100 pcs
Harga: Please email us for prices
Kemasan rincian: Tas PE dan kemudian karton
Waktu pengiriman: 3-30 hari kerja
Syarat-syarat pembayaran: T / T, Payoneer, Western Union, PayPal, L / C
Menyediakan kemampuan: 50.000 PCS Per Bulan
Detil Deskripsi produk
Pin steker pria OBD2: tembaga, berlapis nikel atau berlapis emas Terminal konektor perempuan OBD2: tembaga, berlapis nikel atau berlapis emas
Pengujian: 100% pengujian terbuka, pendek dan miss-wire Kabel: 26AWG, tembaga murni
Cahaya Tinggi:

Pembagi J1962 Y

,

kabel Peugeot OBD2 Y

,

kabel Citroen J1962 Y

OBD2 OBD-II Male to Peugeot dan Citroen OBD2 Female dan OBD2 Female Y Cable


Spesifikasi



Steker pria OBD2 standar, 12V/24V
Pin steker pria OBD2 tembaga, berlapis nikel atau berlapis emas
Overmold steker pria OBD2 lurus
Konektor perempuan Peugeot dan Citroen OBD2 setara dengan aslinya
Konektor wanita OBD2 umum standar, dengan terminal KET
Terminal konektor perempuan OBD2 tembaga, berlapis nikel atau berlapis emas
Overmold konektor perempuan OBD2 lurus
Bahan bagian overmolded PVC
Bentuk kabel bulat
Kabel 26AWG, tembaga murni
Bahan konektor pria dan wanita OBD2 PA66
Pin tugas atau pin out disesuaikan
Panjang kabel disesuaikan
Resistensi Kontak 3 ohm maks.
Resistansi Isolasi 5M ohm min.
Suhu kerja 25℃ ~ +85
Pengujian 100% pengujian terbuka, pendek, dan miss-wire
Tegangan Pengujian DC300V 5M ohm/10ms
Jaminan 1 tahun

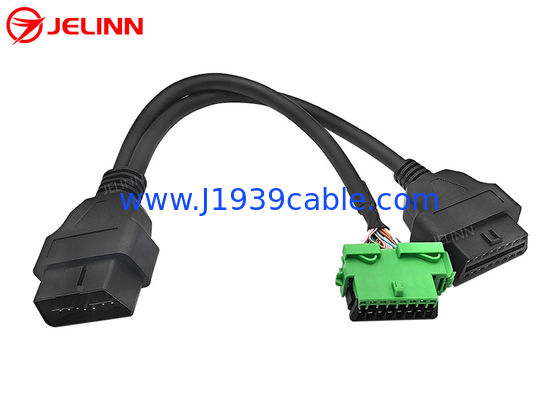

Ini adalah kabel Y dengan 3 ujung konektor laki-laki OBD2, konektor perempuan Peugeot dan Citroen OBD2 pengganti dan konektor perempuan OBD2 umum.

Konektor perempuan OBD2 OBDII J1962 yang umum adalah dengan terminal KET yang tahan lama, yang lebih cocok untuk lingkungan pengujian atau diagnostik di mana perangkat sering dicolokkan dan dicabut.

OBD2 OBD-II Male to Peugeot dan Citroen OBD2 Female dan OBD2 Female Y Cable 0

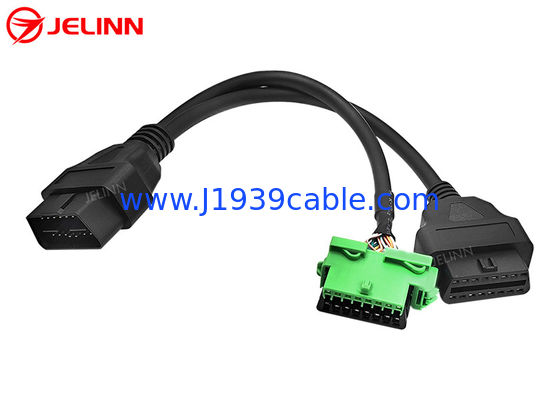

Bagian injeksi plastik overmolded di ujung konektor 16-Pin OBD2 OBDII perempuan dan laki-laki membuat kabel keluar lurus.



OBD2 OBD-II Male to Peugeot dan Citroen OBD2 Female dan OBD2 Female Y Cable 1

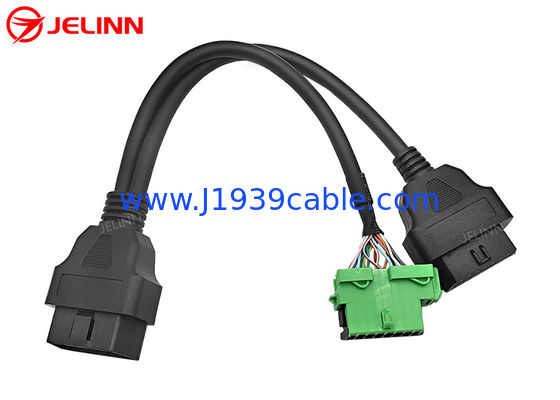

Ada celah pada baffle di tengah steker male OBD2 OBDII.Jenis steker pria OBD2 ini dapat dihubungkan ke port wanita OBD2 dari kendaraan 24V / 12V.



OBD2 OBD-II Male to Peugeot dan Citroen OBD2 Female dan OBD2 Female Y Cable 2




Pin tugas atau pin out

Penugasan pin atau pin out bisa seperti ini:



Steker pria OBD2 Konektor perempuan Peugeot dan Citroen OBD2 konektor perempuan OBD2 umum
1 1 /
2 2 2
3 3 /
4+5 4+5 4+5
6 6 6
7 7 7
8 8 /
9 9 /
10 10 10
11 11 /
12 12 /
13 13 /
14 14 14
15 15 15
16 16 16


Untuk pin out ini, Pin 4 dan Pin 5 dari konektor laki-laki dan perempuan OBD2 OBDII dihubungkan bersama dengan kabel pendek.Kabel hitam di kabel utama terhubung ke Pin 4 atau Pin 5. Ada 9 pin kabel, tetapi ada 8 kabel 26AWG di kabel dari konektor laki-laki OBD2 ke konektor umum OBD2 perempuan.Semua 16 pin konektor laki-laki OBD2 ke konektor perempuan Peugeot dan Citroen OBD2 terhubung, jadi ada 16 kabel 26AWG di kabel dari konektor laki-laki OBD2 ke konektor perempuan Peugeot dan Citroen OBD2.

Penugasan pin atau pin out juga bisa seperti ini:



Steker pria OBD2 Konektor perempuan Peugeot dan Citroen OBD2 konektor perempuan OBD2 umum
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


Untuk pin out ini, semua 16 pin konektor male dan female OBD2 OBD terhubung, jadi ada 16 kabel 26AWG di kedua kabel.

Penugasan pin atau pin out juga dapat disesuaikan dengan kebutuhan Anda.


Aplikasi

Kabel Y ini digunakan untuk menghubungkan telematika, perangkat IoV, perangkat manajemen armada, pelacak GPS OBD2, alat pemrograman OBD2 CAN, alat penyetelan ECU, atau alat penyetelan kinerja mobil ke port diagnostik perempuan 16-Pin OBD2 kendaraan.



Kabel OBD2 OBDII Y ini memungkinkan relokasi port atau koneksi beberapa perangkat telematika atau IoV.Lepaskan port diagnostik Peugeot dan Citroen OBD2 female asli dari lokasi aslinya dengan alat jika perlu dan kemudian masukkan steker OBD2 male di ujung kabel OBD2 Y ini ke port diagnostik female Peugeot dan Citroen OBD2 asli.Pasang konektor perempuan Peugeot dan Citroen OBD2 pengganti di salah satu ujung ujung Y kembali ke lokasi asli port diagnostik perempuan OBD2 di dalam mobil.Kemudian Anda dapat menghubungkan perangkat telematika atau IoV ke konektor perempuan OBD2 umum di ujung lain dari ujung Y.Anda juga dapat menghubungkan perangkat telematika atau penyetelan lain ke konektor perempuan OBD2 yang dipasang di lokasi asli atau membiarkan konektor perempuan OBD2 ini tersedia untuk penggunaan diagnostik di masa mendatang.Jika Anda membiarkan konektor perempuan Peugeot dan Citroen OBD2 pengganti tersedia dan kemudian menyembunyikan perangkat telematika atau IoV yang terhubung ke konektor perempuan OBD2 yang umum, maka tidak ada yang akan tahu bahwa Anda telah memasang perangkat ini tanpa membuka panel.

Kabel ini juga dapat digunakan untuk menghubungkan perangkat diagnostik atau pemindai OBD2 atau pembaca kode kesalahan (dengan perangkat lunak yang sesuai).
