Overmolded OBD2 Y Cable J1962 OBDII OBD2 Pria Ke OBD2 Wanita Volkswagen OBD2 Wanita

Overmolded OBD2 Y Cable J1962 OBDII OBD2 Pria Ke OBD2 Wanita Volkswagen OBD2 Wanita

Overmolded OBD2 Y Cable J1962 OBDII OBD2 Male To OBD2 Female Volkswagen OBD2 Female
Overmolded OBD2 Y Cable J1962 OBDII OBD2 Male To OBD2 Female Volkswagen OBD2 Female Overmolded OBD2 Y Cable J1962 OBDII OBD2 Male To OBD2 Female Volkswagen OBD2 Female

Gambar besar :  Overmolded OBD2 Y Cable J1962 OBDII OBD2 Pria Ke OBD2 Wanita Volkswagen OBD2 Wanita Harga terbaik

Detail produk:
Tempat asal: Cina
Nama merek: OEM
Sertifikasi: RoHS
Nomor model: OBD2 OBDII
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 100 PCS
Harga: Please email us for prices
Kemasan rincian: Tas PE dan kemudian karton
Waktu pengiriman: 3-30 hari kerja
Syarat-syarat pembayaran: T/T, Payoneer, Western Union, PayPal, L/C
Menyediakan kemampuan: 50.000 pcs per bulan
Detil Deskripsi produk
Terminal konektor perempuan OBD2: tembaga, berlapis nikel atau berlapis emas Pin steker pria OBD2: tembaga, berlapis nikel atau berlapis emas
Konektor perempuan Volkswagen OBD2: setara dengan aslinya Konektor wanita OBD2 umum: standar, dengan terminal KET
Pin tugas atau pin out: Disesuaikan Panjang kabel: Disesuaikan
Cahaya Tinggi:

Kabel OBD2 Y Overmolded

,

Kabel OBD2 Y Tahan Lama

,

Kabel OBD2 Splitter Y

J1962 OBDII OBD2 Pria ke OBD2 Wanita dan Volkswagen OBD2 Wanita Splitter Y Kabel


Spesifikasi



Steker pria OBD2 standar, 12V/24V
Pin steker pria OBD2 tembaga, berlapis nikel atau berlapis emas
Overmold steker pria OBD2 lurus
Konektor perempuan Volkswagen OBD2 setara dengan aslinya
Konektor wanita OBD2 umum standar, dengan terminal KET
Terminal konektor perempuan OBD2 tembaga, berlapis nikel atau berlapis emas
Overmold konektor perempuan OBD2 lurus
Bentuk kabel bulat
Bahan bagian overmolded PVC
Bahan konektor pria dan wanita OBD2 PA66
Kabel 26AWG, tembaga murni
Panjang kabel disesuaikan
Pin tugas atau pin out disesuaikan
Resistansi Isolasi 3 ohm maks.
Resistensi Kontak 5M ohm min.
Tegangan Pengujian DC300V 5M ohm/10ms
Pengujian 100% pengujian terbuka, pendek dan miss-wire
Suhu kerja 25℃ ~ +85
Jaminan 1 tahun


Ini adalah kabel Y dengan 3 ujung konektor laki-laki OBD2, konektor perempuan pengganti Volkswagen OBD2 dan konektor perempuan OBD2 umum.

Konektor perempuan OBD2 OBDII J1962 yang umum adalah dengan terminal KET yang tahan lama, yang lebih cocok untuk lingkungan pengujian atau diagnostik di mana perangkat sering dicolokkan dan dicabut.

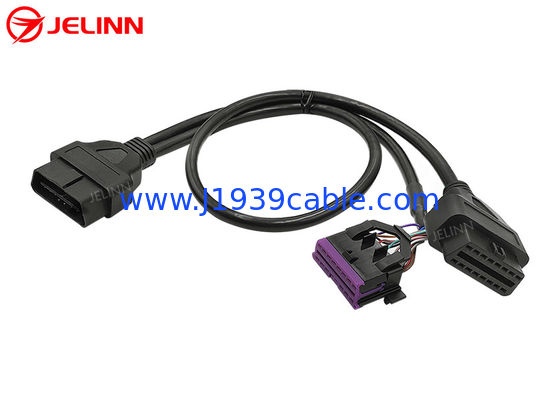

Overmolded OBD2 Y Cable J1962 OBDII OBD2 Pria Ke OBD2 Wanita Volkswagen OBD2 Wanita 0

Bagian injeksi plastik overmolded di ujung konektor 16-Pin OBD2 OBDII perempuan dan laki-laki membuat kabel keluar lurus.

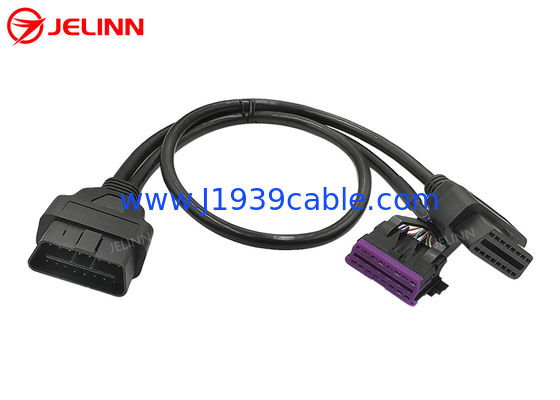

Overmolded OBD2 Y Cable J1962 OBDII OBD2 Pria Ke OBD2 Wanita Volkswagen OBD2 Wanita 1



Kami dapat membuat overmold yang berbeda untuk ujung konektor OBD2 OBDII perempuan dan laki-laki.Jika Anda tidak menyukai overmold di ujung konektor OBD2 OBDII female dan male seperti yang ditunjukkan pada gambar atau Anda ingin memiliki overmold sendiri dengan logo perusahaan Anda atau Anda memiliki persyaratan aplikasi khusus, kami dapat dan kami memiliki kemampuan untuk membuat overmold baru untuk Anda dengan biaya yang masuk akal.Bahkan kita bisa membuatnya secara gratis asalkan jumlah pesanannya 5000 pcs atau lebih.



Ada celah pada baffle di tengah steker male OBD2 OBDII.Jenis steker pria OBD2 ini dapat dihubungkan ke port wanita OBD2 dari kendaraan 24V / 12V.

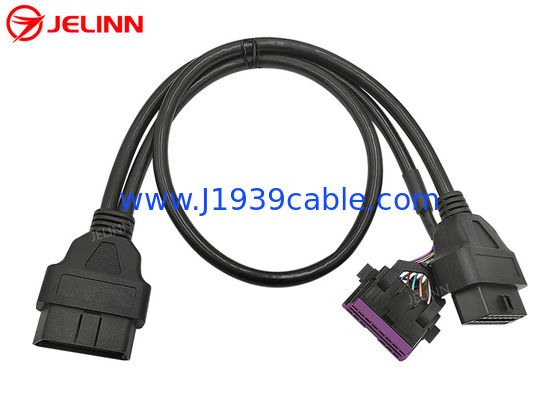

Overmolded OBD2 Y Cable J1962 OBDII OBD2 Pria Ke OBD2 Wanita Volkswagen OBD2 Wanita 2




Pin tugas atau pin out

Penugasan pin atau pin out bisa seperti ini:



Steker pria OBD2 Konektor perempuan Volkswagen OBD2 konektor perempuan OBD2 umum
1 1 /
2 2 2
3 3 /
4+5 4+5 4+5
6 6 6
7 7 7
8 8 /
9 9 /
10 10 10
11 11 /
12 12 /
13 13 /
14 14 14
15 15 15
16 16 16


Untuk pin out ini, Pin 4 dan Pin 5 dari konektor laki-laki dan perempuan OBD2 OBDII dihubungkan bersama dengan kabel pendek.Kabel hitam di kabel utama terhubung ke Pin 4 atau Pin 5. Ada 9 pin kabel, tetapi ada 8 kabel 26AWG di kabel dari konektor laki-laki OBD2 ke konektor umum OBD2 perempuan.Semua 16 pin konektor laki-laki OBD2 ke konektor perempuan Volkswagen OBD2 terhubung, jadi ada 16 kabel 26AWG di kabel dari konektor laki-laki OBD2 ke konektor perempuan Volkswagen OBD2.

Penugasan pin atau pin out juga bisa seperti ini:



Steker pria OBD2 Konektor perempuan Volkswagen OBD2 konektor perempuan OBD2 umum
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


Untuk pin out ini, semua 16 pin konektor male dan female OBD2 OBD terhubung, jadi ada 16 kabel 26AWG di kedua kabel.

Penugasan pin atau pin out juga dapat disesuaikan dengan kebutuhan Anda.Jika tidak perlu lebih banyak pin untuk dihubungkan, kami sarankan untuk menghubungkan pin yang Anda butuhkan dan harganya bisa lebih rendah karena biaya bahan baku dan tenaga kerja lebih rendah.


Aplikasi

Kabel Y ini digunakan untuk menghubungkantelematika, perangkat M2M, perangkat IoV (Internet of Vehicles), perangkat manajemen armada, pelacak GPS OBD2, alat pemrograman OBD2 CAN, alat penyetelan ECU atau alat penyetelan performa mobil ke port diagnostik perempuan 16-Pin OBD2 kendaraan.



Kabel OBD2 OBDII Y ini memungkinkan relokasi port atau koneksi beberapa perangkat telematika atau IoV.Lepaskan port diagnostik wanita Volkswagen OBD2 asli dari lokasi aslinya dengan alat jika perlu dan kemudian masukkan steker pria OBD2 di ujung kabel OBD2 Y ini ke port diagnostik wanita Volkswagen OBD2 asli.Pasang konektor perempuan Volkswagen OBD2 pengganti di salah satu ujung ujung Y kembali ke lokasi asli port diagnostik perempuan OBD2 di dalam mobil.Kemudian Anda dapat menghubungkan perangkat telematika atau IoV ke konektor perempuan OBD2 umum di ujung lain dari ujung Y.Anda juga dapat menghubungkan perangkat telematika atau penyetelan lain ke konektor perempuan OBD2 yang dipasang di lokasi asli atau membiarkan konektor perempuan OBD2 ini tersedia untuk penggunaan diagnostik di masa mendatang.Jika Anda membiarkan konektor perempuan Volkswagen OBD2 pengganti tersedia dan kemudian menyembunyikan perangkat telematika atau IoV yang terhubung ke konektor perempuan OBD2 umum, maka tidak ada yang akan tahu bahwa Anda telah memasang perangkat ini tanpa membuka panel.

Kabel ini juga dapat digunakan untuk menghubungkan perangkat diagnostik atau pemindai OBD2 ataupembaca kode kesalahan(dengan perangkat lunak yang sesuai).


Mengirim pertanyaan

Jika Anda belum menemukan atau tidak punya waktu untuk mencari kabel, adaptor, atau konektor OBD2 OBDII, 9-Pin J1939 atau 6-Pin J1708 di situs web kami, jangan ragu untuk memberi tahu kami apa itu OBD2 OBDII, 9-Pin Kabel, adaptor, atau konektor J1939 atau 6-Pin J1708 yang Anda butuhkan denganmengirimkan pertanyaan(Jika Anda memiliki gambar, harap lampirkan dalam pertanyaan).Kami juga dapat menyesuaikan kabel OBD2 OBDII, 9-Pin J1939 atau 6-Pin J1708, adaptor atau konektor untuk Anda.
