Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| kabel: | 20AWG, tembaga murni | Penugasan pin atau pin keluar: | disesuaikan |
|---|---|---|---|
| J1939 plug wanita: | Setara dengan Deutsch HD16-9-1939S-P080 | Jenis steker wanita J1939: | Tipe 2 |
| Warna steker wanita J1939: | Hijau | Suhu Kerja: | −25 ℃ ~ +85 ℃ |
| Menyoroti: | Deutsch J1939 ke kabel OBDII,kabel J1939 female ke OBD2 female,kabel Deutsch 9 Pin female ke OBD2 female |
||

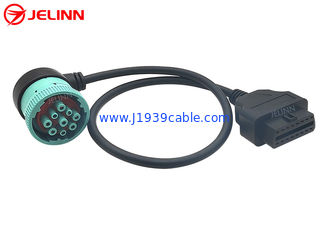

Sudut Kanan Hijau J1939 Deutsch 9-Pin Wanita ke J1962 OBD2 16 Pin Wanita Kabel
Spesifikasi
| J1939 tabung wanita | setara dengan Deutsch HD16-9-1939S-P080 |
| Jenis colokan wanita J1939 | Tipe 2 |
| Warna dari J1939 plug wanita | Hijau |
| Kawat | 20AWG, tembaga murni |
| Bahan dari colokan J1939 | PA66 + serat kaca |
| Bahan dari OBD2 OBDII plug | PA66 |
| Penugasan pin atau pin out | disesuaikan |
| Panjang kabel | disesuaikan |
| Pin atau terminal | Tembaga, bernikel atau berlapis emas |
| Resistensi kontak | 3 ohm maksimal. |
| Resistensi Isolasi | 5M ohm min. |
| Suhu Kerja | -25°C ~ +85°C |
| Pengujian | 100% tes terbuka, pendek dan kabel yang salah |
| Tegangan pengujian | DC300V 5M ohm/10ms |
| Jaminan | 1 tahun |

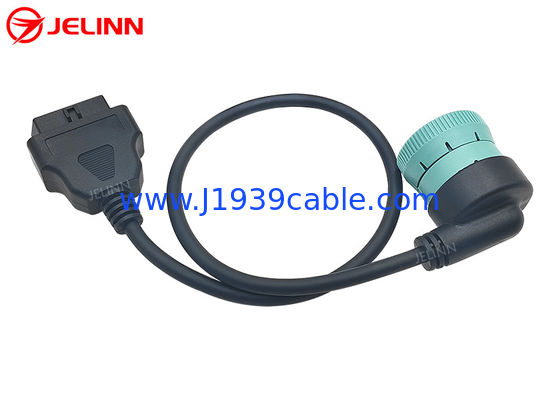

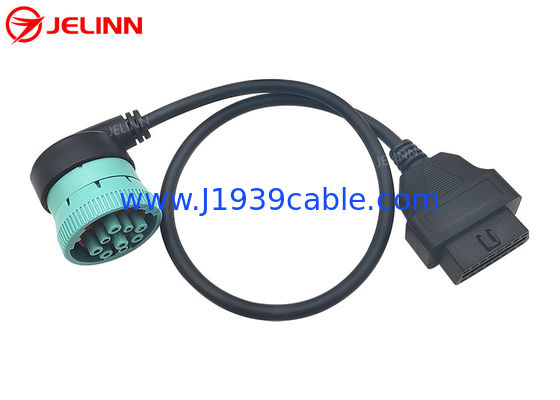

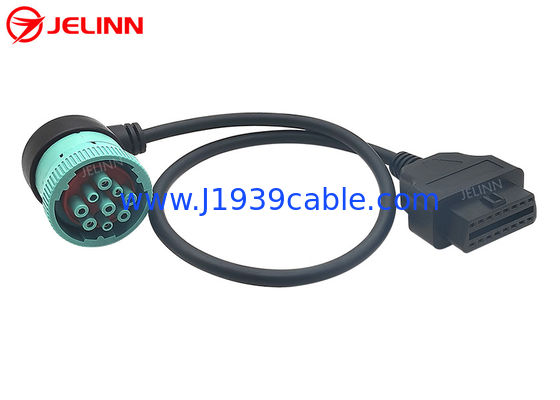

J1939Bahasa Jerman 9-PinPlug wanita adalah hijau.Ujung soket wanita J1939 adalah sudut kanan 90 derajat, yang dapat membantu menghemat beberapa ruang saat menghubungkan dan memasang perangkat telematika.
J1939Deutsch 9 Pinkonektor wanita adalah Tipe 2, sehingga Pin F adalah dengan diameter yang lebih kecil seperti Pin C dan J. Tipe 2 J1939Deutsch 9 Pincolokan wanita dapat kompatibel dengan Tipe 1 atau Tipe 2 J1939Deutsch 9 PinPlug pria.
Penugasan pin atau pin out
Secara umum, penugasan pin atau pin out akan seperti ini (4 pin untuk dihubungkan):
| OBD2 perempuan | Sinyal | J1939 perempuan |
| 5 | Tanah | A |
| 16 | Baterai | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
Terkadang,penugasan pin atau pin out juga bisa seperti ini (6 pinuntuk dihubungkan):
| OBD2 perempuan | Sinyal | J1939 perempuan |
| 5 | Tanah | A |
| 16 | Baterai | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 2 | J1708-H | F |
| 10 | J1708-L | G |
Terkadang,penugasan pin atau pin out juga bisa seperti ini (6 pinuntuk dihubungkan):
| OBD2 perempuan | Sinyal | J1939 perempuan |
| 5 | Tanah | A |
| 16 | Baterai | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 12 | J1708-H | F |
| 13 | J1708-L | G |
Kabel 6 kabel juga termasuk kabel untuk jalur J1708 Jika Anda tidak perlu kabel J1708,lebih baik tidak menghubungkannya karena terkadang garis yang ditambahkan dapat mengganggu operasi beberapa pelacak GPS.
Penugasan pin atau pin out juga dapat disesuaikan sesuai kebutuhan Anda.
Aplikasi
This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)J1939 +/- data line terhubung ke CAN +/- line, dan power line dan ground line juga terhubung.
Aplikasi umum adalah untuk menghubungkanperangkat telematika, manajemen armada atau transportasi truk sepertiPelacak GPS untuk kendaraan komersial tugas berat yang memiliki konektor Deutsch bulat 9-pin.
Kabel ini juga akan memungkinkan alat scan OBD2 atauPembaca kode kesalahan(dengan perangkat lunak yang sesuai) untuk terhubung ke konektor J1939 bulat. Perlu diingat bahwa sebagian besar perangkat lunak dan scanner OBD2 didasarkan pada pembacaan PID, yang merupakan parameter tunggal.J1939 adalah protokol berbasis PGN, di mana setiap PGN berisi beberapa parameter. alat scan Anda harus dapat menangani PGN jika untuk bekerja dengan kabel ini.
