Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Pin steker pria OBD2: | Tembaga, bernikel atau berlapis emas | Terminal konektor wanita OBD2: | Tembaga, bernikel atau berlapis emas |
|---|---|---|---|
| Pengujian: | 100% pengujian terbuka, pendek, dan salah kabel | kabel: | 26awg, tembaga murni |
| Menyoroti: | Kabel OBD2 Y,kabel J1962 Y,kabel datar splitter OBDII |
||
OBD2 OBDII J1962 Sudut Kanan Pria 24V ke Kabel Flat Y Wanita Ganda
Spesifikasi
| OBD2 colokan jantan | standar, 12V / 24V |
| Pin dari obyek OBD2 pria | Tembaga, bernikel atau berlapis emas |
| Overmold of OBD2 plug laki-laki | desain ramping, sudut kanan 90 derajat |
| Konektor OBD2 wanita | standar |
| Terminal konektor OBD2 wanita | Tembaga, bernikel atau berlapis emas |
| Overmold konektor OBD2 wanita | desain ramping, sudut kanan 90 derajat |
| Bahan dari bagian overmolded | PVC |
| Bentuk kabel | datar, tipis |
| Kawat | 26AWG, tembaga murni |
| Bahan konektor OBD2 laki-laki dan perempuan | PA66 |
| Penugasan pin atau pin out | disesuaikan |
| Panjang kabel | disesuaikan |
| Resistensi kontak | 3 ohm maksimal. |
| Resistensi Isolasi | 5M ohm min. |
| Suhu Kerja | -25°C ~ +85°C |
| Pengujian | 100% uji terbuka, pendek dan kabel yang hilang |
| Tegangan pengujian | DC300V 5M ohm/10ms |
| Jaminan | 1 tahun |

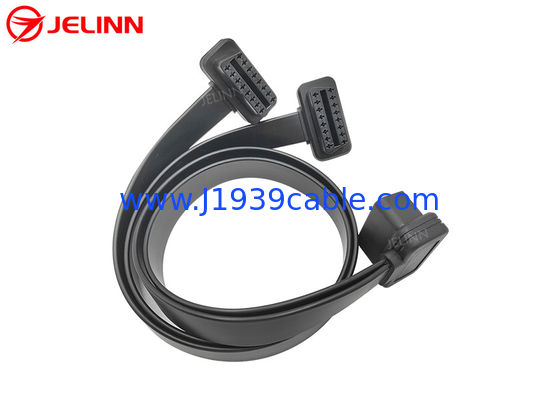

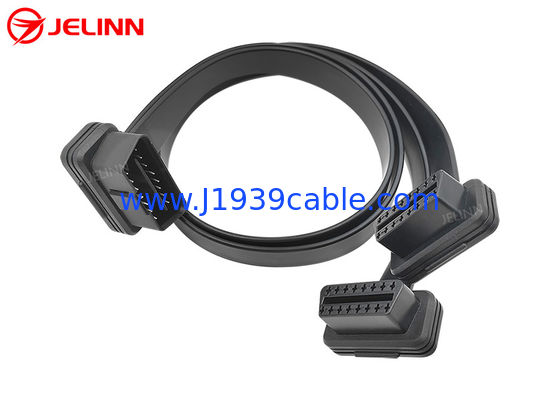

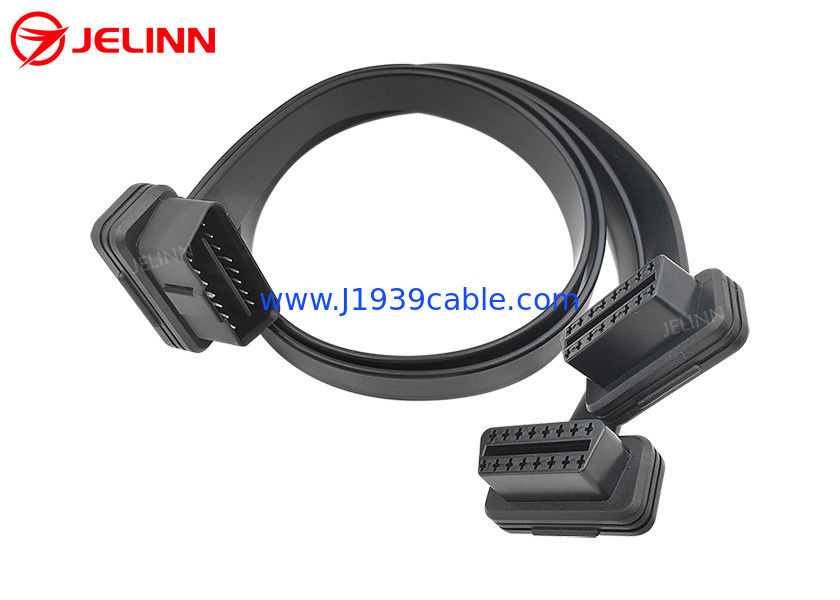

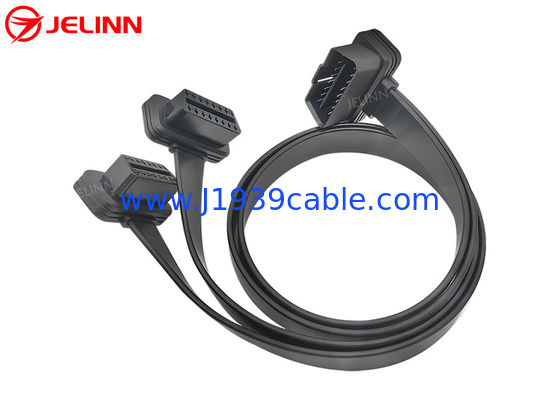

Ini adalah kabel Y dengan 3 ujung dari OBD2 plug laki-laki dan dua OBD2 konektor perempuan.
Ada celah pada baffle di tengah OBD2 OBDII colokan laki-laki. jenis OBD2 colokan laki-laki dapat terhubung ke OBD2 port perempuan kendaraan 24V / 12V.
Kita bisa membuat overmold yang berbeda untuk ujung konektor OBD2 OBDII wanita dan laki-laki. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, kami bisa dan kami memiliki kemampuan untuk membuat overmold baru untuk Anda dengan biaya yang wajar. Selain itu, kami bahkan dapat membuatnya secara gratis selama jumlah pesanan 5000 pcs atau lebih.
Penugasan pin atau pin out
Penugasan pin atau pin out bisa seperti ini:
| OBD2 colokan jantan | Konektor OBD2 wanita 1 | Konektor OBD2 wanita 2 |
| 2 | 2 | 2 |
| 4+5 | 4+5 | 4+5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 10 | 10 | 10 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Pin 4 dan Pin 5 dari konektor OBD2 OBDII pria dan wanita dihubungkan bersama dengan kawat pendek.Ada 9 pin kabel, tapi ada 8 kabel 26AWG di kedua kabel utama.
Penugasan pin atau pin out juga bisa seperti ini:
| OBD2 colokan jantan | Konektor OBD2 wanita 1 | Konektor OBD2 wanita 2 |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Adapun pin ini keluar, semua 16 pin OBD2 OBD konektor pria dan wanita berkabel, jadi ada 16 kabel 26AWG di kedua kabel utama.
Penugasan pin atau pin out juga dapat disesuaikan sesuai dengan kebutuhan Anda.kami sarankan kita hanya menghubungkan pin yang diperlukan yang Anda butuhkan dan harga bisa lebih rendah karena bahan baku dan biaya tenaga kerja lebih rendah.
Aplikasi
Kabel Y ini digunakan untuk menghubungkantelematika, perangkat IoV, perangkat manajemen armada, pelacak OBD2 GPS, alat pemrograman OBD2 CAN, alat penyesuaian ECU atau alat penyesuaian kinerja mobil ke port diagnostik OBD2 wanita 16 pin kendaraan.
Hanya ada satu port diagnostik OBD2 perempuan di setiap kendaraan. Jika Anda ingin menghubungkan dua perangkat telematika atau IoV dengan port OBD2 laki-laki di sebuah kendaraan,ini OBD2 OBDII laki-laki untuk splitter ganda perempuan Y kabel dapat membantu melakukan ini. Kabel Y ini membagi port diagnostik OBD2 wanita asli. Masukkan colokan OBD2 laki-laki dari kabel splitter Y ini ke port diagnostik OBD2 wanita di kendaraan.Periksa apakah perangkat telematika atau IoV dapat kompatibel dengan tegangan kendaraan (12V atau 24V)Ini penting!
Pada beberapa mobil, port diagnostik OBD2 OBDII perempuan ditutupi dengan tutup.Jika Anda ingin menghubungkan dan memasang beberapa perangkat telematika OBD2 atau IoV ke OBD2 OBDII port diagnostik wanita di mobil iniBagian injeksi plastik overmolded di ujung konektor OBDII wanita dan laki-laki 16-pin membuat kabel keluar pada sudut lurus 90 derajat.Overmold adalah dengan desain ramping dan kabel datar dan tipisFitur-fitur ini memudahkan untuk menghubungkan dan memasang jenis-jenis perangkat telematika OBD2 atau IoV ke port diagnostik OBD2 OBDII wanita di mobil-mobil ini.kita juga dapat membuat overmold yang membuat ketebalan total OBD2 steker pria (kita memiliki sangat tipis OBD2 steker pria, paling tipis dan standar OBD2 steker laki-laki di dunia) setelah overmolding hanya 19mm.Ini OBD2 steker laki-laki 19mm setelah overmolding dapat dimasukkan ke dalam OBD2 OBDII port diagnostik perempuan yang ditutupi dengan tutup di sebagian besar mobil termasuk Volkswagen Caddy.
Kabel ini juga dapat digunakan untuk menghubungkan perangkat diagnostik OBD2 atau scanner ataupembaca kode kesalahan(dengan perangkat lunak yang tepat).
Mengirim pertanyaan
Jika Anda belum menemukan atau tidak punya waktu untuk mencari kabel OBD2 OBDII, 9-Pin J1939 atau 6-Pin J1708 kabel, adaptor atau konektor di situs web kami, jangan ragu untuk memberi tahu kami apa OBD2 OBDII,Kabel 9-Pin J1939 atau 6-Pin J1708, adaptor atau konektor yang Anda butuhkan olehmengirim pertanyaanKami juga dapat menyesuaikan kabel OBD2 OBDII, 9-Pin J1939 atau 6-Pin J1708, adaptor atau konektor untuk Anda.
