Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Konektor laki-laki RP1226: | setara dengan Aptiv 54201416 | Konektor perempuan RP1226: | setara dengan Aptiv 54201412 |
|---|---|---|---|
| Terminal kontak: | tembaga dengan pelapisan nikel atau pelapisan emas | Resistensi kontak: | 3 ohm maks |
| Ketahanan Isolasi: | 5M ohm min | Suhu Kerja: | −30℃ ~ +100℃ |
| Menyoroti: | Kabel RP1226,Kabel rp1226 y,Kabel rp1226 14pin y |
||

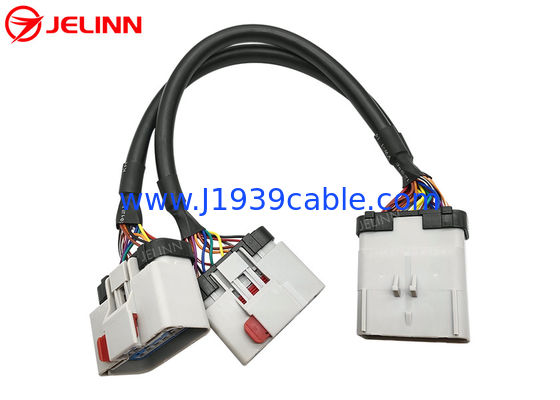

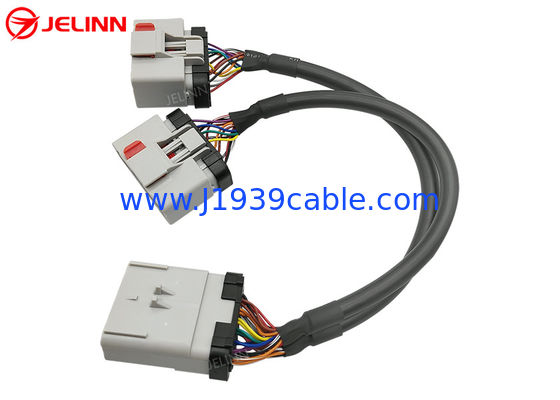

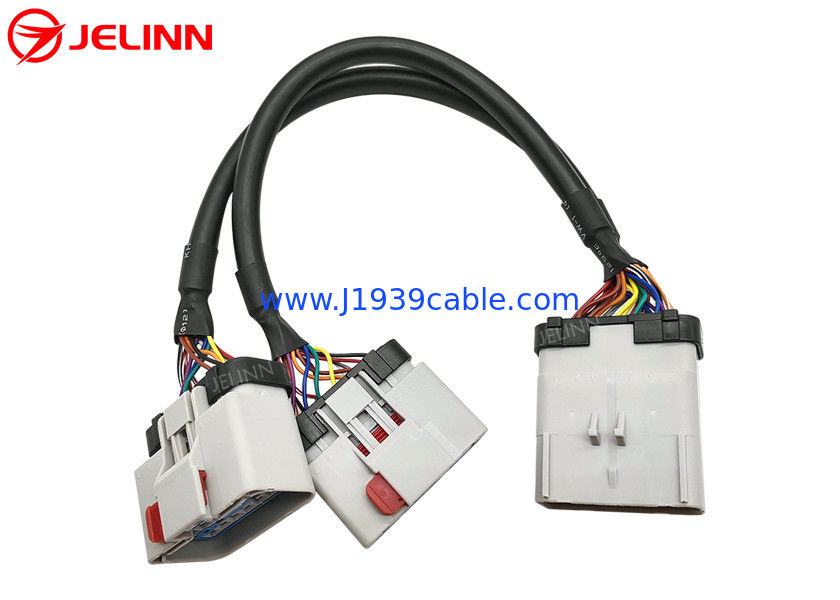

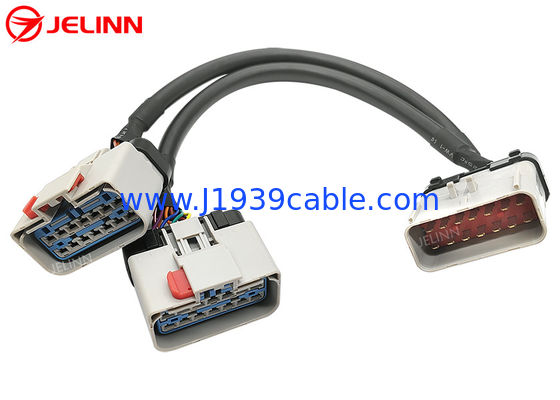

RP1226 14 Pin 14pin Satu Pria ke Dual Wanita Splitter Y Kabel
Spesifikasi
| RP1226 konektor pria | setara dengan Aptiv 54201416 |
| RP1226 konektor wanita | setara dengan Aptiv 54201412 |
| Konektor OBD2 wanita | Standar |
| Kawat | 20AWG, tembaga murni |
| Bahan dari konektor pria RP1226 | PA66 + serat kaca |
| Bahan dariKonektor OBD2 wanita | PA66 + serat kaca |
| Pinout (diagram kabel) | disesuaikan |
| Panjang kabel | 33cm (13 inci) atau disesuaikan |
| Pin atau terminal | tembaga berlapis nikel atau emas |
| Resistensi kontak | 3 ohm maksimal. |
| Resistensi Isolasi | 5M ohm min. |
| Suhu Kerja | -30°C ~ +100°C |
| Pengujian | 100% uji terbuka, pendek dan kabel yang hilang |
| Jaminan | 1 tahun |
Pinout (diagram kabel)
Secara umum, pinout (diagram kabel) dapat seperti di bawah ini.
Tangan kabel antara konektor pria RP1226 dan konektor wanita RP1226 sepenuhnya berkabel.
4 pin dari konektor OBD2 wanita berkabel.Ada 4 kabel 20AWG di lengan kabel antara konektor pria RP1226 dan konektor wanita OBD2.
| RP1226 pria | RP1226 perempuan | Sinyal | OBD2 perempuan |
| 8 | 8 | Tanah | 4 atau 5 |
| 1 | 1 | Daya baterai | 16 |
| 2 | 2 | J1939, S-CAN tinggi | 6 |
| 9 | 9 | J1939,S-CAN rendah | 14 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 |
Terkadang,Pinout (diagram kabel) dapatjuga seperti di bawah ini.
Tangan kabel antara konektor pria RP1226 dan konektor wanita RP1226 sepenuhnya berkabel.
6 pin dari konektor OBD2 wanita berkabel.Ada 6 kabel 20AWG di lengan kabel antara konektor pria RP1226 dan konektor wanita OBD2.
| RP1226 pria | RP1226 perempuan | Sinyal | OBD2 perempuan |
| 8 | 8 | Tanah | 4 atau 5 |
| 1 | 1 | Baterai | 16 |
| 2 | 2 | J1939, S-CAN tinggi | 6 |
| 9 | 9 | J1939,S-CAN rendah | 14 |
| 6 | 6 | J1708, CAN tinggi | 12 |
| 13 | 13 | J1708, CAN rendah | 13 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 14 | 14 |
Pinout (diagram kabel)juga dapat disesuaikan sesuai dengan kebutuhan pelanggan.
Aplikasi
Menurut TMC (Dewan Teknologi dan Pemeliharaan ATA) Rekomendasi Praktik RP1226 Standarisasi Pesan, beberapa truk berat 2019 dan yang lebih baru seperti Kenworth, Peterbilt, Volvo,Mack dan Freightliner di Amerika Utara dilengkapi dengan Aksesori Konektor di kabin di sisi pengemudi di belakang dasborPemilik truk bisa memeriksa manual body builder untuk informasi lebih lanjut.
ELD (Electronic Logging Devices), perangkat telematika atau perangkat aftermarket lainnya yang membutuhkan data dari J1939, CAN atau J1708 harus dihubungkan ke konektor aksesori RP1226.koneksi mungkin tidak bisa dijamin.
Jika Anda memiliki perangkat dengan port OBD2 16-pin dan Anda ingin menghubungkannya ke truk yang dilengkapi dengan konektor aksesori RP1226 14-pin, kabel ini diperlukan.
Ada hanya satu RP1226 aksesori konektor di truk Jika Anda ingin menjaga RP1226 aksesori konektor tersedia setelah perangkat OBD2 terhubung,kabel splitter Y ini adalah pilihan yang baik.
