Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| J1939 Soket Wanita: | Setara dengan Deutsch HD16-9-1939S-P080 | Jenis J1939 Soket Wanita: | Tipe 2 |
|---|---|---|---|
| kabel: | 20AWG, tembaga murni | Suhu Kerja: | −25 ℃ ~ +85 ℃ |
| Pin atau terminal: | Tembaga, bernikel atau berlapis emas | Ketahanan Isolasi: | 5M ohm min. |
| Menyoroti: | PT30 sampai RP1226,Kabel PT30 ke RP1226,Kabel PT30 ke RP1226 Y |
||

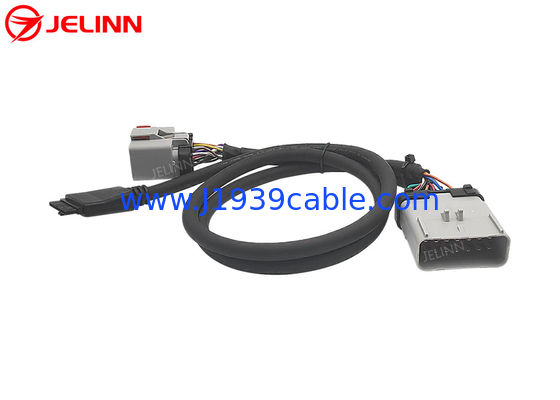

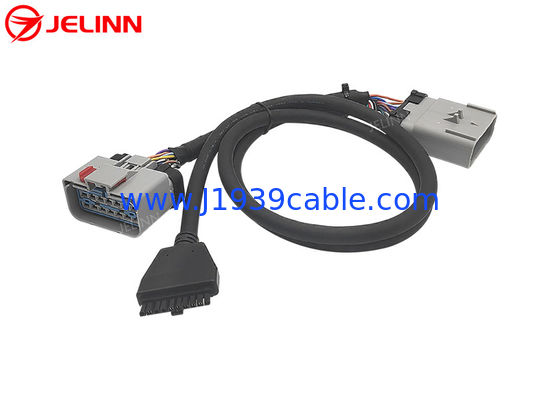

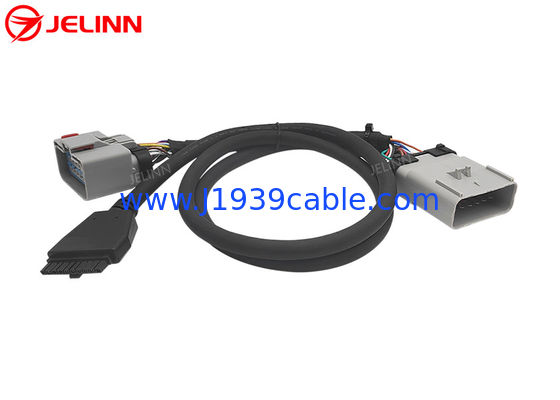

PT30 Kabel perangkat ELD 14Pin RP1226Y Kabel untuk perangkat logging elektronik Berat
Truk Tugas
Spesifikasi
| J1939 soket wanita | setara dengan Deutsch HD16-9-1939S-P080 |
| Jenis soket wanita J1939 | Tipe 2 |
| Warna soket wanita J1939 | Hijau |
| Kawat | 20AWG, tembaga murni |
| Bahan konektor OBD2 OBDII | PA66 |
| Bahan dari soket wanita J1939 | PA66+ serat kaca |
| Panjang kabel | disesuaikan |
| Penugasan pin atau pinout | disesuaikan |
| Pin atau terminal | Tembaga, bernikel atau berlapis emas |
| Resistensi kontak | 3 ohm maksimal. |
| Resistensi Isolasi | 5M ohm min. |
| Suhu Kerja | -25°C ~ +85°C |
| Tegangan pengujian | DC300V 5M ohm/10ms |
| Pengujian | 100% tes terbuka, pendek dan kabel yang salah |
| Jaminan | 12 bulan |
J1939Bahasa Jerman 9-PinInjeksi PVC overmolded di akhir J1939Bahasa Jerman 9-PinSoket wanita adalah sudut kanan 90 derajat.
PeraturanDeutsch 9 Pinsoket wanita adalah Tipe 2, sehingga Pin F memiliki diameter yang lebih kecil seperti Pin C dan Pin J. Soket wanita Tipe 2 J1939 dapat dimasukkan ke dalam wadah pria Tipe 1 atau Tipe 2 J1939.
Konektor OBD2 wanita dilengkapi terminal KET yang membuat konektor OBD2 wanita lebih tahan lama.
Penugasan pin atau pin out
Secara umum, penugasan pin atau pinout akan seperti ini (4 pin untuk dihubungkan):
| OBD2 perempuan | Sinyal | J1939 perempuan |
| 4 atau 5 | Tanah | A |
| 16 | Baterai | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
Terkadang,penugasan pin atau pinout juga bisa seperti ini (6 pinuntuk dihubungkan):
| OBD2 perempuan | Sinyal | J1939 perempuan |
| 4 atau 5 | Tanah | A |
| 16 | Baterai | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 12 | J1708-H | F |
| 13 | J1708-L | G |
Terkadang,penugasan pin atau pinout juga bisa seperti ini (6 pinuntuk dihubungkan):
| OBD2 perempuan | Sinyal | J1939 perempuan |
| 4 atau 5 | Tanah | A |
| 16 | Baterai | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 2 | J1708-H | F |
| 10 | J1708-L | G |
Kabel 6 kabel juga termasuk kabel untuk jalur J1708 Jika Anda tidak perlu kabel J1708,lebih baik tidak menghubungkannya karena terkadang garis yang ditambahkan dapat mengganggu operasi beberapa pelacak GPS.
Penugasan pin atau pinout juga dapat disesuaikan sesuai kebutuhan Anda.
Aplikasi
This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)J1939 +/- data line terhubung ke CAN +/- line, dan power line dan ground line juga terhubung.
Aplikasi umum adalah untuk menghubungkanperangkat telematika, manajemen armada atau teknologi truk seperti:Pelacak GPS untuk kendaraan komersial tugas berat yang memiliki konektor Deutsch bulat 9-pin.
Kabel ini juga akan memungkinkan alat scan OBD2 atauPembaca kode kesalahan(dengan perangkat lunak yang sesuai) untuk terhubung ke konektor J1939 bulat. Perlu diingat bahwa sebagian besar perangkat lunak dan scanner OBD2 didasarkan pada pembacaan PID, yang merupakan parameter tunggal.J1939 adalah protokol berbasis PGN, di mana setiap PGN berisi beberapa parameter. alat scan Anda harus dapat menangani PGN jika untuk bekerja dengan kabel ini.
