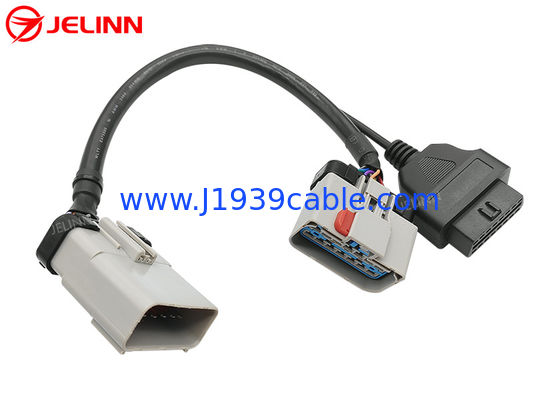

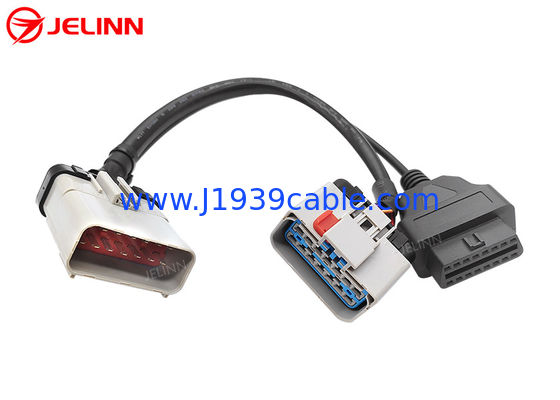

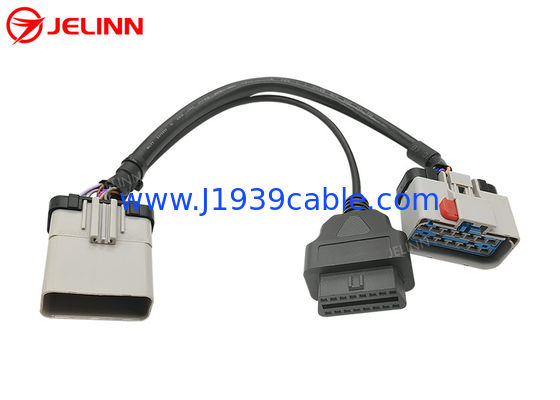

RP1226 Grey 14 Pin Male To RP1226 Female Dan 16 Pin OBD2 OBDII Female Splitter Y Kabel
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Konektor laki-laki RP1226: | setara dengan Aptiv 54201416 | Konektor perempuan RP1226: | setara dengan Aptiv 54201412 |
|---|---|---|---|
| Terminal kontak: | tembaga dengan pelapisan nikel atau pelapisan emas | Resistensi kontak: | 3 ohm maks |
| Ketahanan Isolasi: | 5M ohm min | Suhu kerja: | −30℃ ~ +100℃ |
| Cahaya Tinggi: | RP1226 ke kabel OBD2,RP1226 ke OBD2,kabel RP1226 ke OBD2 Y |
||
RP1226 Grey 14 Pin Male To RP1226 female dan 16 pin OBD2 OBDII female Splitter Y Cable
Spesifikasi
| Konektor laki-laki RP1226 | setara dengan Aptiv 54201416 |
| Konektor perempuan RP1226 | setara dengan Aptiv 54201412 |
| konektor perempuan OBD2 | Standar |
| Kabel | 20AWG, tembaga murni |
| Bahan konektor laki-laki RP1226 | PA66 + serat kaca |
| Bahan darikonektor perempuan OBD2 | PA66 + serat kaca |
| Pinout (diagram pengkabelan) | disesuaikan |
| Panjang kabel | 33cm (13 inci) atau disesuaikan |
| Pin atau terminal | tembaga dengan pelapisan nikel atau pelapisan emas |
| Resistensi kontak | 3 ohm maks. |
| Ketahanan Isolasi | 5M ohm min. |
| Suhu Kerja | −30℃ ~ +100℃ |
| Pengujian | 100% pengujian terbuka, pendek, dan salah kabel |
| Jaminan | 1 tahun |
Pinout (diagram pengkabelan)
Secara umum, pinout (diagram pengkabelan) dapat seperti di bawah ini.
Lengan kabel antara konektor laki-laki RP1226 dan konektor perempuan RP1226 sepenuhnya terhubung dengan kabel.Ada 14 kabel 20AWG di lengan kabel ini.
4 pin konektor perempuan OBD2 disambungkan.sepenuhnya kabel.Ada 4 kabel 20AWG di lengan kabel antara konektor laki-laki RP1226 dan konektor perempuan OBD2.
| RP1226 laki-laki | RP1226 betina | Sinyal | OBD2 perempuan |
| 8 | 8 | Tanah | 4 atau 5 |
| 1 | 1 | Daya baterai | 16 |
| 2 | 2 | J1939, S-CAN tinggi | 6 |
| 9 | 9 | J1939,S-CAN rendah | 14 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 |
Kadang-kadang,pinout (diagram pengkabelan) bisajuga menjadi seperti di bawah ini.
Lengan kabel antara konektor laki-laki RP1226 dan konektor perempuan RP1226 sepenuhnya terhubung dengan kabel.Ada 14 kabel 20AWG di lengan kabel ini.
6 pin konektor perempuan OBD2 disambungkan.sepenuhnya kabel.Ada 6 kabel 20AWG di lengan kabel antara konektor laki-laki RP1226 dan konektor perempuan OBD2.
| RP1226 laki-laki | RP1226 betina | Sinyal | OBD2 perempuan |
| 8 | 8 | Tanah | 4 atau 5 |
| 1 | 1 | Baterai | 16 |
| 2 | 2 | J1939, S-CAN tinggi | 6 |
| 9 | 9 | J1939,S-CAN rendah | 14 |
| 6 | 6 | J1708, BISA tinggi | 12 |
| 13 | 13 | J1708, BISA rendah | 13 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 14 | 14 |
Pinout (diagram pengkabelan)juga dapat disesuaikan sesuai dengan kebutuhan pelanggan.
Aplikasi
Menurut TMC (Dewan Teknologi dan Pemeliharaan ATA) Praktek yang Direkomendasikan RP1226 Messaging Standardization, beberapa truk berat 2019 dan yang lebih baru seperti Kenworth, Peterbilt, Volvo, Mack, dan Freightliner di Amerika Utara dilengkapi dengan Konektor Aksesori di kabin di sisi pengemudi di belakang dasbor, dekat panel sekering.Pemilik truk dapat memeriksa Manual Binaragawan untuk informasi lebih lanjut.
ELD (Electronic Logging Devices), perangkat telematika atau perangkat aftermarket lainnya yang membutuhkan data dari J1939, CAN atau J1708 harus dihubungkan ke Konektor Aksesori RP1226 ini.Jika tidak, koneksi mungkin tidak dapat dijamin.
Jika Anda memiliki perangkat dengan port 16-pin OBD2 dan Anda ingin menghubungkannya ke truk yang dilengkapi dengan Konektor Aksesori RP1226 14-pin, kabel ini diperlukan.
Hanya ada satu Konektor Aksesori RP1226 di dalam truk.Jika Anda ingin agar Konektor Aksesori RP1226 tersedia setelah perangkat OBD2 terhubung, kabel Y pembagi ini adalah pilihan yang baik.
