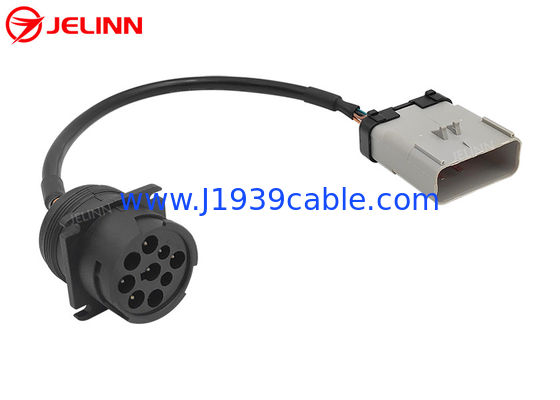

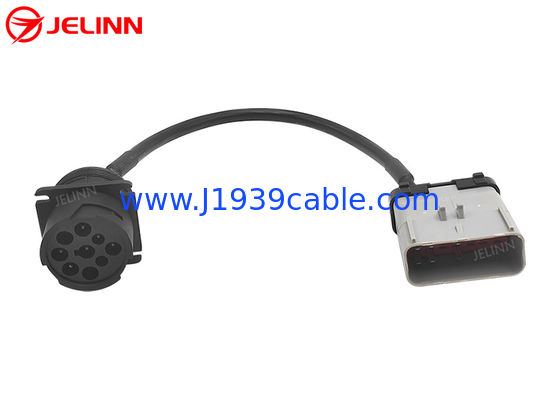

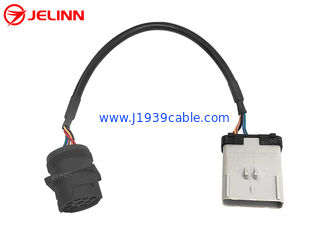

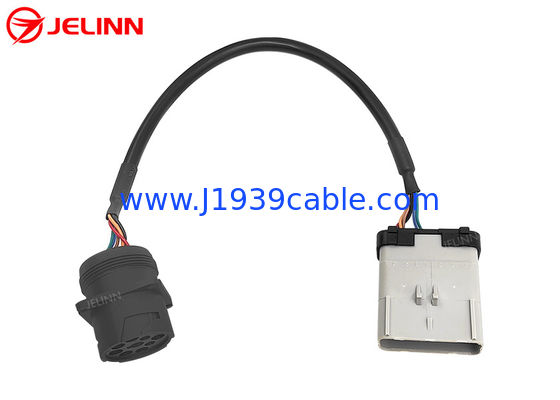

14 Pin RP1226 Male To Black Type 1 SAE Deutsch 9 Pin J1939 Female Truck ELD Cable
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Konektor laki-laki RP1226: | setara dengan Aptiv 54201416 | kabel: | 20AWG, tembaga murni |
|---|---|---|---|
| Wadah betina J1939: | setara dengan Deutsch HD10-9-1939P | Jenis steker wanita J1939: | Tipe 1 |
| Pengujian: | 100% pengujian terbuka, pendek, dan salah kabel | Pin atau terminal: | tembaga dengan pelapisan nikel atau pelapisan emas |
| Cahaya Tinggi: | RP1226 ke 9 pin,kabel ELD RP1226,RP1226 ke J1939 |
||
14 Pin RP1226 Male To Black Type 1 SAE Deutsch 9 Pin J1939 Female Truck ELD Cable
Spesifikasi
| Konektor laki-laki RP1226 | setara dengan Aptiv 54201416 |
| Konektor perempuan 9-Pin J1939 | setara dengan Deutsch HD10-9-1939P |
| Jenis konektor perempuan 9-Pin J1939 | Tipe 1 |
| Warna konektor perempuan 9-Pin J1939 | Hitam |
| Kabel | 20AWG, tembaga murni |
| Bahan konektor laki-laki RP1226 | PA66 + serat kaca |
| Bahan dari9-PinSteker wanita J1939 | PA66 + serat kaca |
| Pinout (diagram pengkabelan) | disesuaikan |
| Panjang kabel | disesuaikan |
| Pin atau terminal | tembaga dengan pelapisan nikel atau pelapisan emas |
| Resistensi kontak | 3 ohm maks. |
| Ketahanan Isolasi | 5M ohm min. |
| Suhu Kerja | −25℃ ~ +85℃ |
| Pengujian | 100% pengujian terbuka, pendek, dan salah kabel |
| Tegangan Pengujian | DC300V 5M ohm/10ms |
| Jaminan | 1 tahun |
Pinout (diagram pengkabelan)
Secara umum, pinout (diagram pengkabelan) dapat seperti di bawah ini.
4 pin dari setiap konektor disambungkan.Ada 4 kabel 20AWG di kabel.
| RP1226 laki-laki | Sinyal | 9-Pin J1939 perempuan |
| 8 | Tanah | SEBUAH |
| 1 | Daya baterai | B |
| 2 | J1939, S-CAN tinggi | C |
| 9 | J1939,S-CAN rendah | D |
Kadang-kadang,pinout (diagram pengkabelan) bisajuga menjadi seperti di bawah ini.
6 pin dari setiap konektor disambungkan.Ada 6 kabel 20AWG di kabel.
| RP1226 laki-laki | Sinyal | 9-Pin J1939 perempuan |
| 8 | Tanah | SEBUAH |
| 1 | Baterai | B |
| 2 | J1939, S-CAN tinggi | C |
| 9 | J1939,S-CAN rendah | D |
| 6 | J1708, BISA tinggi | F |
| 13 | J1708, BISA rendah | G |
Pinout (diagram pengkabelan)juga dapat disesuaikan sesuai dengan kebutuhan pelanggan.
Aplikasi
Menurut TMC (Dewan Teknologi dan Pemeliharaan ATA) Praktek yang Direkomendasikan RP1226 Messaging Standardization, beberapa truk berat 2019 dan yang lebih baru seperti Kenworth, Peterbilt, Volvo, Mack, dan Freightliner di Amerika Utara dilengkapi dengan Konektor Aksesori di kabin di sisi pengemudi di belakang dasbor, dekat panel sekering.Pemilik truk dapat memeriksa Manual Binaragawan untuk informasi lebih lanjut.
ELD (Electronic Logging Devices), perangkat telematika atau perangkat aftermarket lainnya yang membutuhkan data dari J1939, CAN atau J1708 harus dihubungkan ke Konektor Aksesori RP1226 ini.Jika tidak, koneksi mungkin tidak dapat dijamin.
Jika perangkat yang memiliki port J1939 9-pin diperlukan untuk dihubungkan ke truk yang dilengkapi Konektor Aksesori RP1226 14-pin, kabel ini diperlukan.
