OBD2 OBDII Sudut Kanan Pria 24V ke Kabel Y Datar Ganda Wanita dengan Sakelar
Spesifikasi
Steker pria OBD2 | standar, 12V / 24V |
Pin steker pria OBD2 | tembaga, berlapis nikel atau berlapis emas |
Overmold steker pria OBD2 | desain ramping, sudut kanan 90 derajat |
Konektor perempuan OBD2 | standar |
Terminal konektor perempuan OBD2 | tembaga, berlapis nikel atau berlapis emas |
Overmold konektor perempuan OBD2 | desain ramping, sudut kanan 90 derajat |
Bahan bagian overmolded | PVC |
Bentuk kabel | datar dan tipis |
Kabel | 26AWG, tembaga murni |
Bahan konektor pria dan wanita OBD2 | PA66 |
Pin tugas atau pin out | disesuaikan |
Panjang kabel | disesuaikan |
Resistensi Kontak | 3 ohm maks. |
Resistansi Isolasi | 5M ohm min. |
Suhu kerja | 25℃ ~ +85 |
Pengujian | 100% pengujian terbuka, pendek, dan miss-wire |
Tegangan Pengujian | DC300V 5M ohm/10ms |
Jaminan | 1 tahun |

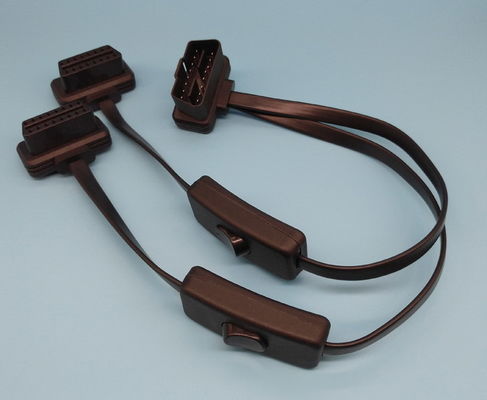

Ini adalah kabel Y dengan 3 ujung konektor laki-laki OBD2 dan dua konektor perempuan OBD2 dengan dua sakelar.
Ada celah pada baffle di tengah steker male OBD2 OBDII.Jenis steker pria OBD2 ini dapat dihubungkan ke port wanita OBD2 dari kendaraan 24V / 12V.
Kami dapat membuat overmold yang berbeda untuk ujung konektor OBD2 OBDII female dan male.Jika Anda tidak menyukai overmold di ujung konektor OBD2 OBDII female dan male seperti yang ditunjukkan pada gambar atau Anda ingin memiliki overmold sendiri dengan logo perusahaan Anda atau Anda memiliki persyaratan aplikasi khusus, kami dapat dan kami memiliki kemampuan untuk membuat overmold baru untuk Anda dengan biaya yang wajar.Apalagi kita bahkan bisa membuatnya secara gratis asalkan jumlah pesanannya 5000 pcs atau lebih.
Ada sakelar di setiap kabel datar.Dengan sakelar ini, Anda dapat mematikannya saat Anda tidak ingin perangkat OBD2 terhubung ke konektor perempuan OBD2 berfungsi.Anda kemudian dapat menyalakannya ketika perangkat OBD2 diperlukan untuk bekerja.
Pin tugas atau pin out
Penugasan pin atau pin out bisa seperti ini:
Steker pria OBD2 | Konektor perempuan OBD2 1 | Konektor perempuan OBD2 2 |
2 | 2 | 2 |
4+5 | 4+5 | 4+5 |
6 | 6 | 6 |
7 | 7 | 7 |
10 | 10 | 10 |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
Untuk pin out ini, Pin 4 dan Pin 5 dari konektor laki-laki dan perempuan OBD2 OBDII dihubungkan bersama dengan kabel pendek.Kabel hitam di kedua kabel datar terhubung ke Pin 4 atau Pin 5. Ada 9 pin kabel, tetapi ada 8 kabel 26AWG di kedua kabel datar.
Penugasan pin atau pin out juga bisa seperti ini:
Steker pria OBD2 | Konektor perempuan OBD2 1 | Konektor perempuan OBD2 2 |
1 | 1 | 1 |
2 | 2 | 2 |
3 | 3 | 3 |
4 | 4 | 4 |
5 | 5 | 5 |
6 | 6 | 6 |
7 | 7 | 7 |
8 | 8 | 8 |
9 | 9 | 9 |
10 | 10 | 10 |
11 | 11 | 11 |
12 | 12 | 12 |
13 | 13 | 13 |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
Untuk pin out ini, semua 16 pin konektor male dan female OBD2 OBD terhubung, jadi ada 16 kabel 26AWG di kedua kabel datar.
Penugasan pin atau pin out juga dapat disesuaikan dengan kebutuhan Anda.
Aplikasi
Kabel Y ini digunakan untuk menghubungkan telematika, perangkat IoV, perangkat manajemen armada, pelacak GPS OBD2, alat pemrograman OBD2 CAN, alat penyetelan ECU, atau alat penyetelan kinerja mobil ke port diagnostik perempuan 16-Pin OBD2 kendaraan.
Di beberapa mobil, port diagnostik wanita OBD2 OBDII ditutupi oleh penutup.Jika Anda ingin menghubungkan dan memasang beberapa perangkat telematika OBD2 atau IoV ke port diagnostik wanita OBD2 OBDII di mobil ini, kabel ini sangat cocok untuk aplikasi ini.Bagian injeksi plastik overmolded di ujung konektor 16-Pin OBD2 OBDII perempuan dan laki-laki membuat kabel keluar pada sudut kanan 90 derajat.Overmold dengan desain ramping dan kabelnya rata dan tipis.Fitur-fitur ini memudahkan untuk menghubungkan dan memasang perangkat telematika atau IoV OBD2 jenis ini ke port diagnostik wanita OBD2 OBDII di mobil ini.
Kabel ini juga dapat digunakan untuk menghubungkan perangkat diagnostik atau pemindai OBD2 atau pembaca kode kesalahan (dengan perangkat lunak yang sesuai).
