Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Pin steker pria OBD2: | Tembaga, bernikel atau berlapis emas | Terminal konektor wanita OBD2: | Tembaga, bernikel atau berlapis emas |
|---|---|---|---|
| BMW OBD2 Konektor Wanita: | setara dengan aslinya | Konektor wanita OBD2 umum: | Standar, dengan terminal Ket |
| Overmold steker pria OBD2: | lurus | Jumlah konektor wanita OBD2: | lurus |
| Menyoroti: | Kabel BMW J1962 Y,kabel splitter J1962,kabel BMW OBD2 Y |
||
Kabel OBD2 OBDII Pria ke BMW OBD2 Wanita dan OBD2 Wanita Splitter Y
Spesifikasi
| OBD2 colokan jantan | standar |
| Pin dari obyek OBD2 pria | Tembaga, bernikel atau berlapis emas |
| Overmold of OBD2 plug laki-laki | lurus |
| Konektor wanita BMW OBD2 | setara dengan yang asli |
| Konektor wanita OBD2 umum | standar |
| Terminal konektor OBD2 wanita | Merek KET, tembaga, bernikel atau berlapis emas |
| Overmold konektor OBD2 wanita | lurus |
| Bahan dari bagian overmolded | PVC |
| Bentuk kabel | bulat |
| Kawat | 26AWG, tembaga murni |
| Bahan konektor OBD2 laki-laki dan perempuan | PA66 |
| Penugasan pin atau pin out | disesuaikan |
| Panjang kabel | disesuaikan |
| Resistensi kontak | 3 ohm maksimal. |
| Resistensi Isolasi | 5M ohm min. |
| Suhu Kerja | -25°C ~ +85°C |
| Pengujian | 100% uji terbuka, pendek dan kabel yang hilang |
| Tegangan pengujian | DC300V 5M ohm/10ms |
| Jaminan | 1 tahun |

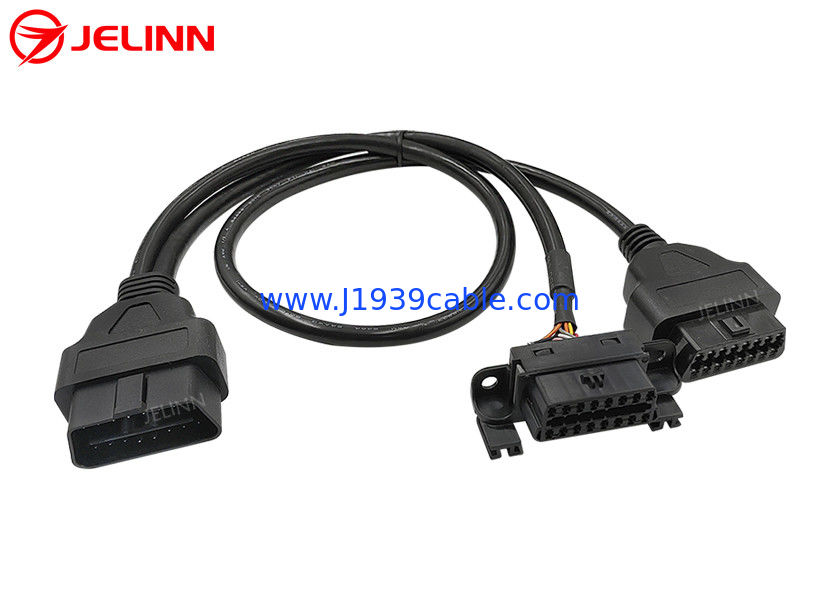

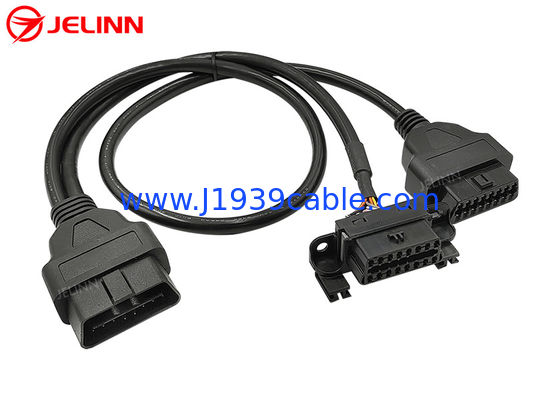

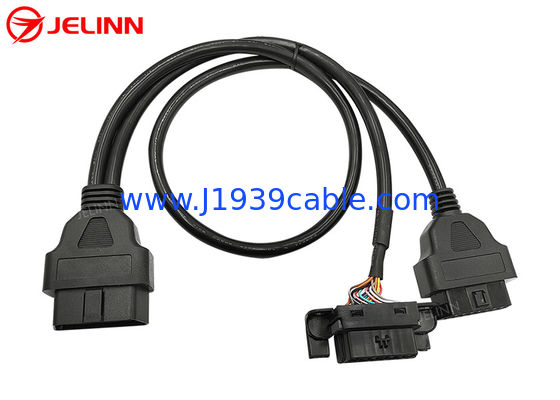

Ini adalah kabel Y dengan 3 ujung konektor OBD2 laki-laki, konektor perempuan pengganti BMW OBD2 dan konektor perempuan OBD2 biasa.
Konektor wanita OBD2 OBDII J1962 yang umum adalah dengan terminal KET berkualitas tahan,yang lebih cocok untuk lingkungan pengujian atau diagnostik di mana perangkat sering disambung dan dilepas.
Ada celah pada baffle di tengah OBD2 OBDII colokan laki-laki. jenis OBD2 colokan laki-laki dapat terhubung ke OBD2 port perempuan kendaraan 24V / 12V.
Bagian injeksi plastik overmolded di ujung konektor OBDII wanita dan pria 16-Pin OBDII membuat kabel keluar lurus.
Penugasan pin atau pin out
Penugasan pin atau pin out bisa seperti ini:
| OBD2 colokan jantan | Konektor wanita BMW OBD2 | konektor wanita OBD2 umum |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4+5 | 4+5 | 4+5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Pin 4 dan Pin 5 dari konektor OBD2 OBDII laki-laki dan perempuan dihubungkan bersama dengan kawat pendek.Ada 9 pin kabel, tapi ada 8 kabel 26AWG di kabel dari OBD2 jack laki-laki ke OBD2 konektor perempuan biasa. semua 16 pin OBD2 jack laki-laki ke konektor perempuan BMW berkabel,jadi ada 16 kabel 26AWG di kabel dari OBD2 steker laki-laki ke konektor perempuan BMW OBD2.
Penugasan pin atau pin out juga bisa seperti ini:
| OBD2 colokan jantan | Konektor wanita BMW OBD2 | konektor wanita OBD2 umum |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Adapun pin ini keluar, semua 16 pin OBD2 OBD konektor pria dan wanita berkabel, jadi ada 16 kabel 26AWG di kedua kabel bulat.
Aplikasi
Kabel Y ini digunakan untuk menghubungkantelematika, perangkat IoV, perangkat manajemen armada, pelacak GPS OBD2, alat penyetelan ECU atau alat penyetelan kinerja mobil ke port diagnostik OBD2 perempuan kendaraan.
Kabel OBD2 OBDII Y ini memungkinkan relokasi port atau koneksi beberapa perangkat telematika atau IoV. Take the original BMW OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original BMW OBD2 female diagnostic portMenginstal pengganti konektor wanita BMW OBD2 di salah satu ujung ujung Y kembali ke lokasi asli dari OBD2 wanita port diagnostik di mobil.Kemudian Anda dapat menghubungkan perangkat telematika atau IoV ke konektor OBD2 perempuan umum di ujung lain Y ujung. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureJika Anda meninggalkan pengganti konektor wanita BMW OBD2 tersedia dan kemudian menyembunyikan perangkat telematika atau IoV yang terhubung ke konektor wanita OBD2 umum,maka tidak ada yang akan tahu bahwa Anda telah menginstal perangkat ini tanpa membuka panel.
