Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Pin steker pria OBD2: | tembaga, berlapis nikel atau berlapis emas | Terminal konektor perempuan OBD2: | tembaga, berlapis nikel atau berlapis emas |
---|---|---|---|
Konektor perempuan Renault OBD2: | setara dengan aslinya | Konektor wanita OBD2 umum: | standar, dengan terminal KET |
Pengujian: | 100% pengujian terbuka, pendek dan miss-wire | Tegangan Pengujian: | DC300V 5M ohm/10ms |
Cahaya Tinggi: | Kabel splitter OBD2,kabel OBD Y,kabel Renault J1962 Y |
OBD2 OBDII Male to Renault OBD2 Female dan OBD2 Female Splitter Y Kabel
Spesifikasi
Steker pria OBD2 | standar, 12V/24V |
Pin steker pria OBD2 | tembaga, berlapis nikel atau berlapis emas |
Overmold steker pria OBD2 | lurus |
Konektor perempuan Renault OBD2 | setara dengan aslinya |
Konektor wanita OBD2 umum | standar, dengan terminal KET |
Terminal konektor perempuan OBD2 | tembaga, berlapis nikel atau berlapis emas |
Overmold konektor perempuan OBD2 | lurus |
Bahan bagian overmolded | PVC |
Bentuk kabel | bulat |
Kabel | 26AWG, tembaga murni |
Bahan konektor pria dan wanita OBD2 | PA66 |
Pin tugas atau pin out | disesuaikan |
Panjang kabel | disesuaikan |
Resistensi Kontak | 3 ohm maks. |
Resistansi Isolasi | 5M ohm min. |
Suhu kerja | 25℃ ~ +85 |
Pengujian | 100% pengujian terbuka, pendek dan miss-wire |
Tegangan Pengujian | DC300V 5M ohm/10ms |
Jaminan | 1 tahun |

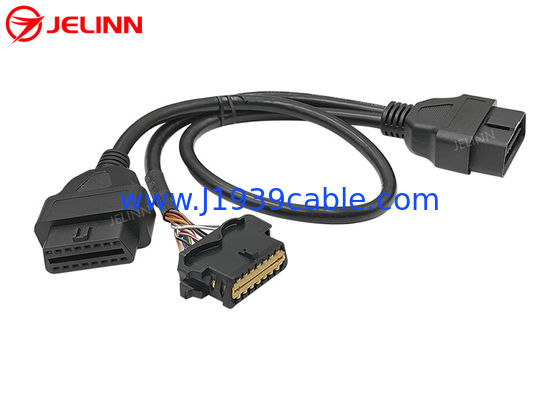

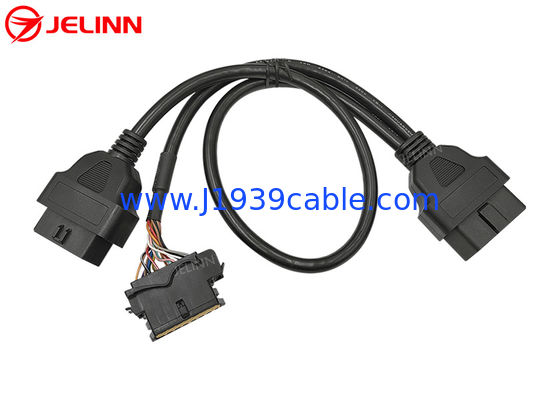

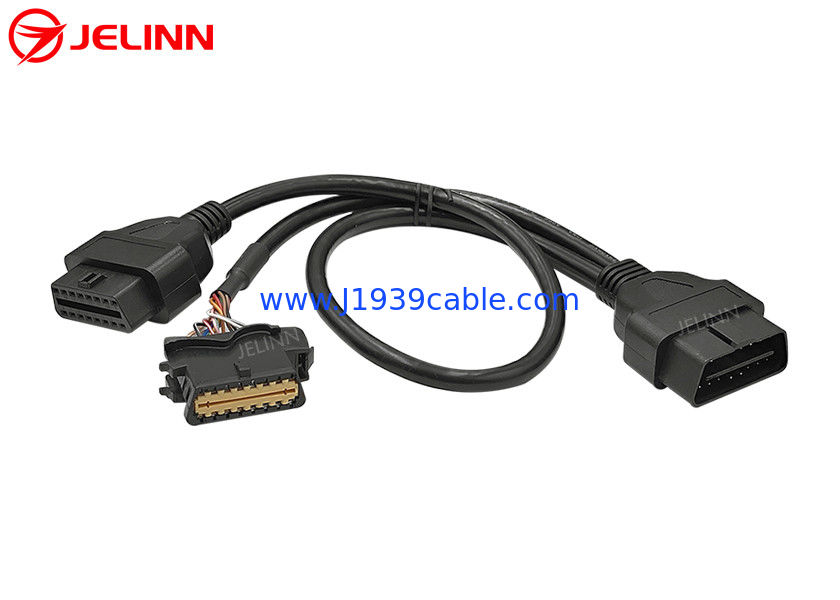

Ini adalah kabel Y dengan 3 ujung konektor laki-laki OBD2, konektor perempuan pengganti Renault OBD2 dan konektor perempuan OBD2 umum.
Konektor perempuan OBD2 OBDII J1962 yang umum adalah dengan terminal KET yang tahan lama, yang lebih cocok untuk lingkungan pengujian atau diagnostik di mana perangkat sering dicolokkan dan dicabut.
Pin tugas atau pin out
Penugasan pin atau pin out bisa seperti ini:
Steker pria OBD2 | Konektor perempuan Renault OBD2 | konektor perempuan OBD2 umum |
1 | 1 | / |
2 | 2 | 2 |
3 | 3 | / |
4 | 4 | 4 |
5 | 5 | / |
6 | 6 | 6 |
7 | 7 | 7 |
8 | 8 | / |
9 | 9 | / |
10 | 10 | 10 |
11 | 11 | / |
12 | 12 | / |
13 | 13 | / |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
Ada 8 pin kabel, jadi ada 8 kabel 26AWG di kabel bundar dari konektor laki-laki OBD2 ke konektor perempuan OBD2 umum.Semua 16 pin konektor laki-laki OBD2 ke konektor perempuan Renault terhubung, jadi ada 16 kabel 26AWG di kabel dari konektor laki-laki OBD2 ke konektor perempuan Renault OBD2.
Penugasan pin atau pin out juga bisa seperti ini:
Steker pria OBD2 | Konektor perempuan Renault OBD2 | konektor perempuan OBD2 umum |
1 | 1 | 1 |
2 | 2 | 2 |
3 | 3 | 3 |
4 | 4 | 4 |
5 | 5 | 5 |
6 | 6 | 6 |
7 | 7 | 7 |
8 | 8 | 8 |
9 | 9 | 9 |
10 | 10 | 10 |
11 | 11 | 11 |
12 | 12 | 12 |
13 | 13 | 13 |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
Untuk pin out ini, semua 16 pin konektor male dan female OBD2 OBD terhubung, jadi ada 16 kabel 26AWG di kedua kabel bundar.
Aplikasi
Kabel Y ini digunakan untuk menghubungkan telematika, pelacak GPS OBD2, alat pemrograman OBD2 CAN, alat penyetelan ECU atau alat penyetelan kinerja mobil ke port diagnostik wanita OBD2 kendaraan.
Kabel OBD2 OBDII Y ini memungkinkan relokasi port atau koneksi beberapa perangkat telematika atau IoV.Lepaskan port diagnostik wanita OBD2 asli dari lokasi aslinya dengan alat jika perlu dan kemudian masukkan steker pria OBD2 di ujung kabel OBD2 Y ini ke port diagnostik wanita OBD2 Renault asli.Pasang konektor perempuan pengganti Renault OBD2 di salah satu ujung ujung Y kembali ke lokasi asli port diagnostik perempuan OBD2 di dalam mobil.Kemudian Anda dapat menghubungkan perangkat telematika atau IoV ke konektor perempuan OBD2 umum di ujung lain dari ujung Y.Anda juga dapat menghubungkan perangkat telematika atau penyetelan lain ke konektor perempuan OBD2 yang dipasang di lokasi asli atau membiarkan konektor perempuan OBD2 ini tersedia untuk penggunaan diagnostik di masa mendatang.
