Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| kabel: | 20AWG, tembaga murni | J1939 plug wanita: | Setara dengan Deutsch HD16-9-1939S-P080 |
|---|---|---|---|
| Jenis steker wanita J1939: | Tipe 2 | J1939 Colokan Pria: | setara dengan Deutsch HD10-9-1939P-P080 |
| Jenis j1939 colokan pria: | Tipe 2 | OBD2 plug wanita: | dengan terminal Ket |
| Menyoroti: | j1939 obd2,j1939 sampai obd2,j1939 laki-laki perempuan ke obd2 |
||

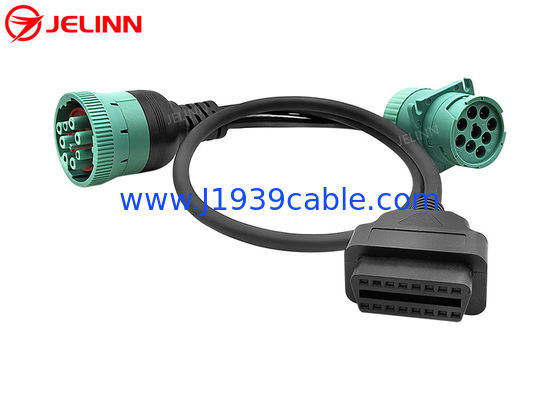

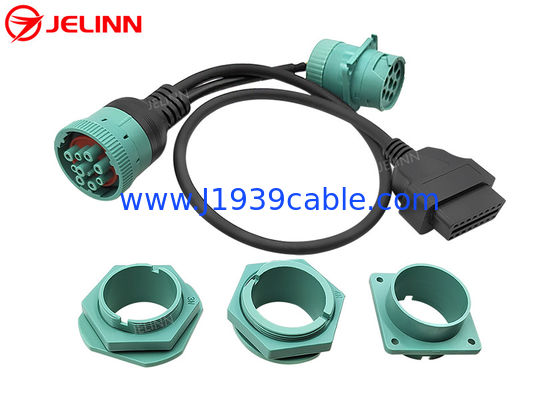

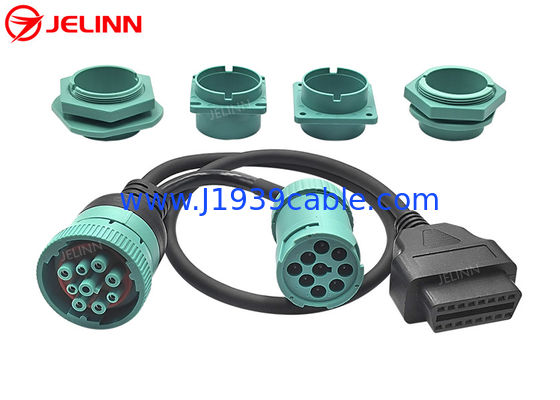

Deutsch J1939 Pria Wanita ke OBD 2 OBD2 Konektor Splitter Y Kabel

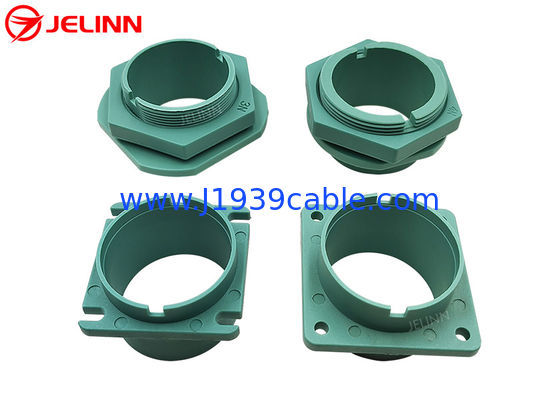

Dengan 4 Pelindung Panel yang Berbeda
Spesifikasi
| J1939 tabung wanita | setara dengan Deutsch HD16-9-1939S-P080 |
| Jenis colokan wanita J1939 | Tipe 2 |
| J1939 colokan pria | setara dengan Deutsch HD10-9-1939P-P080 |
| Jenis colokan j1939 laki-laki | Tipe 2 |
| OBD2 colokan wanita | dengan terminal KET |
| Kawat | 20AWG, tembaga murni |
| Bahan dari colokan J1939 | PA66 + serat kaca |
| Bahan dari OBD2 OBDII plug | PA66 |
| Penugasan pin atau pin out | disesuaikan |
| Panjang kabel | disesuaikan |
| Jaminan | 1 tahun |
J1939 ujung plugs wanita dan pria dapat overmolded atau tidak,sesuai dengan kebutuhanmu.
Colokan wanita J1939 adalah Tipe 2, sehingga Pin F memiliki diameter yang lebih kecil seperti Pin C dan Pin J. Colokan wanita J1939 Tipe 2 dapat kompatibel dengan Colokan pria J1939 Tipe 1 atau Tipe 2.
Plug OBD2 wanita dilengkapi terminal KET yang membuat plug OBD2 wanita lebih tahan lama.
Penugasan pin atau pin out
Secara umum, penugasan pin atau pin out akan seperti ini (4 pin untuk dihubungkan):
| OBD2 perempuan | Sinyal | J1939 perempuan | J1939 pria |
| 5 | Tanah | A | A |
| 16 | Baterai | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
Terkadang,penugasan pin atau pin out juga bisa seperti ini (6 pinuntuk dihubungkan):
| OBD2 perempuan | Sinyal | J1939 perempuan | J1939 pria |
| 5 | Tanah | A | A |
| 16 | Baterai | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
Kabel 6 kabel juga termasuk kabel untuk jalur J1708 Jika Anda tidak perlu kabel J1708,lebih baik tidak menghubungkannya karena terkadang garis yang ditambahkan dapat mengganggu operasi beberapa pelacak GPS.
Penugasan pin atau pin out juga dapat disesuaikan sesuai kebutuhan Anda.
Aplikasi
Ini adalah kabel antara J1939 bundar Deutsch 9-pin konektor wanita, J1939 Deutsch 9 pin priakonektor dan konektor 16 pin gaya OBD2 (sisi kendaraan wanita - pasangan dengan konektor uji OBD2). jalur data J1939 +/- terhubung ke jalur CAN +/-dan listrik dan jalur tanah juga terhubung.
Aplikasi umum adalah untuk menghubungkanperangkat telematika atau manajemen armada seperti:Pelacak GPS dan ELD ke kendaraan yang memiliki konektor Deutsch bulat 9-pin.
Kabel ini juga akan memungkinkan perangkat diagnostik OBD2 atau pemindai (dengan perangkat lunak yang sesuai) untuk terhubung ke konektor J1939 bulat.Perlu diingat bahwa sebagian besar perangkat lunak dan pemindai OBD2 didasarkan pada pembacaan PID, yang merupakan parameter tunggal. J1939 adalah protokol berbasis PGN, di mana setiap PGN berisi beberapa parameter. Alat pemindaian Anda harus dapat menangani PGN jika ingin bekerja dengan kabel ini.
