Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| kabel: | 20AWG, tembaga murni | J1939 plug wanita: | Setara dengan Deutsch HD16-9-1939S-P080 |
|---|---|---|---|
| Jenis steker wanita J1939: | Tipe 2 | J1939 Colokan Pria: | setara dengan Deutsch HD10-9-1939P-P080 |
| Jenis j1939 colokan pria: | Tipe 2 | OBD2 plug wanita: | dengan terminal Ket |
| Pin atau terminal: | Tembaga, bernikel atau berlapis emas | Suhu Kerja: | −25 ℃ ~ +85 ℃ |
| Menyoroti: | j1939 obd2,j1939 9 pin kabel Jerman y,j1939 y kabel splitter |
||

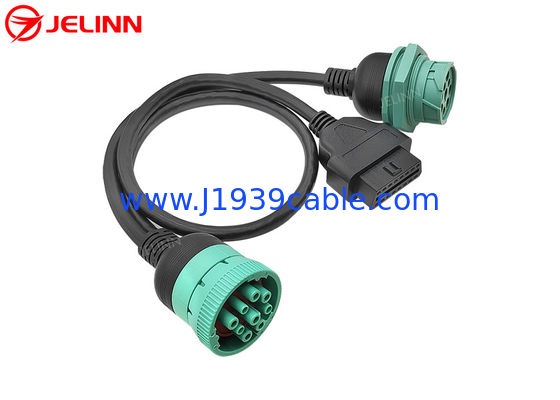

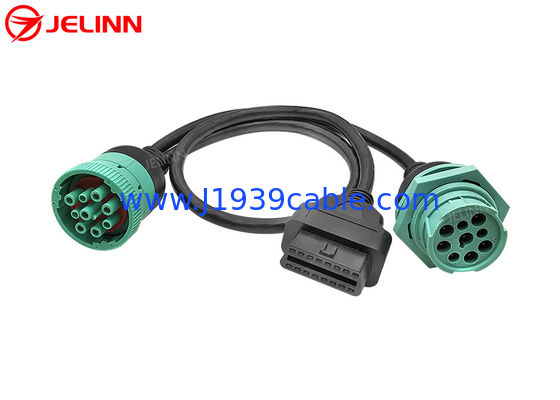

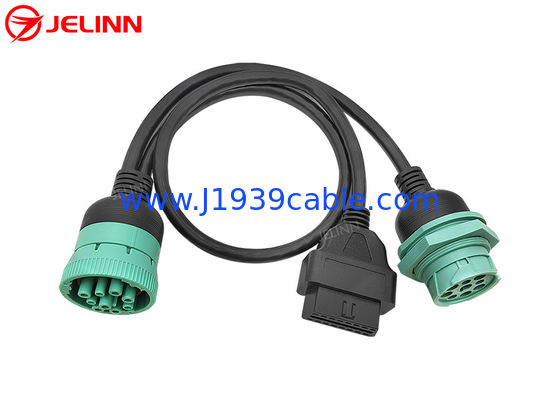

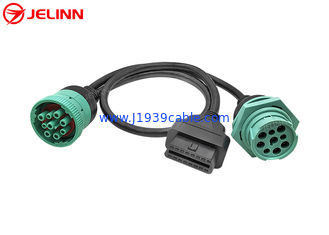

J1939 9 Pin 9pin Threaded Connector untuk OBD 2 OBDII 16 Pin 16pin Splitter Y Kabel
Spesifikasi
| J1939 konektor wanita | setara dengan Deutsch HD16-9-1939S-P080 |
| Jenis konektor wanita J1939 | Tipe 2 |
| J1939 konektor pria | setara dengan Deutsch HD10-9-1939P- P080 |
| Jenis konektor j1939 laki-laki | Tipe 2 |
| Konektor OBD2 wanita | dengan terminal KET |
| Kawat | 20AWG, tembaga murni |
| Bahan dari konektor J1939 | PA66 + serat kaca |
| Bahan konektor OBD2 | PA66 |
| Penugasan pin atau pin out | disesuaikan |
| Panjang kabel | disesuaikan |
| Pin atau terminal | Tembaga, bernikel atau berlapis emas |
| Resistensi kontak | 3 ohm maksimal. |
| Resistensi Isolasi | 5M ohm min. |
| Suhu Kerja | -25°C ~ +85°C |
| Pengujian | 100% tes terbuka, pendek dan kabel yang salah |
| Tegangan pengujian | DC300V 5M ohm/10ms |
| Jaminan | 1 tahun |
J1939 ujung plugs wanita dan laki-laki dapat overflow dibentuk atau tidak,sesuai dengan kebutuhanmu.
Terbentuk terlalu banyak
Tidak overmolded
PeraturanDeutsch 9 Pinkonektor wanita adalah Tipe 2, sehingga Pin F memiliki diameter yang lebih kecil seperti Pin C dan Pin J. Konektor wanita Tipe 2 J1939 dapat dimasukkan ke konektor pria Tipe 1 atau Tipe 2 J1939.
Konektor OBD2 wanita dilengkapi terminal KET yang membuat konektor OBD2 wanita lebih tahan lama.
Penugasan pin atau pin out
Secara umum, penugasan pin atau pin out akan seperti ini (4 pin untuk dihubungkan):
| OBD2 perempuan | Sinyal | J1939 perempuan | J1939 pria |
| 4 atau 5 | Tanah | A | A |
| 16 | Baterai | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
Terkadang,penugasan pin atau pin out juga bisa seperti ini ((6 pinuntuk dihubungkan):
| OBD2 perempuan | Sinyal | J1939 perempuan | J1939 pria |
| 4 atau 5 | Tanah | A | A |
| 16 | Baterai | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
Terkadang,penugasan pin atau pin out juga bisa seperti ini (6 pinuntuk dihubungkan):
| OBD2 perempuan | Sinyal | J1939 perempuan | J1939 pria |
| 4 atau 5 | Tanah | A | A |
| 16 | Baterai | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 12 | J1708-H | F | F |
| 13 | J1708-L | G | G |
Kabel 6 kabel juga termasuk kabel untuk jalur J1708 Jika Anda tidak perlu kabel J1708,lebih baik tidak menghubungkannya karena terkadang garis yang ditambahkan dapat mengganggu operasi beberapa pelacak GPS.
Penugasan pin atau pin out juga dapat disesuaikan sesuai kebutuhan Anda.
Aplikasi
Kabel ini digunakan untuk menghubungkanperangkat telematika atau manajemen armada seperti:Pelacak GPS atau ELD untuk kendaraan komersial yang memiliki J1939 9-pin bundar port Deutsch.
Kabel ini juga akan memungkinkan perangkat diagnostik OBD2 atau pemindai (dengan perangkat lunak yang sesuai) untuk terhubung ke konektor J1939 bulat.Perlu diingat bahwa sebagian besar perangkat lunak dan pemindai OBD2 didasarkan pada pembacaan PID, yang merupakan parameter tunggal. J1939 adalah protokol berbasis PGN, di mana setiap PGN berisi beberapa parameter. Alat pemindaian Anda harus dapat menangani PGN jika ingin bekerja dengan adaptor ini.
