Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Pin steker pria OBD2: | Tembaga, bernikel atau berlapis emas | Terminal konektor wanita OBD2: | Tembaga, bernikel atau berlapis emas |
|---|---|---|---|
| Pengujian: | 100% pengujian terbuka, pendek, dan salah kabel | Tegangan pengujian: | DC300V 5M ohm/10ms |
| Menyoroti: | Sgw bypass security gateway FCA Sgw,Kabel bypass 12+8,Jeep kompas kabel OBD |
||

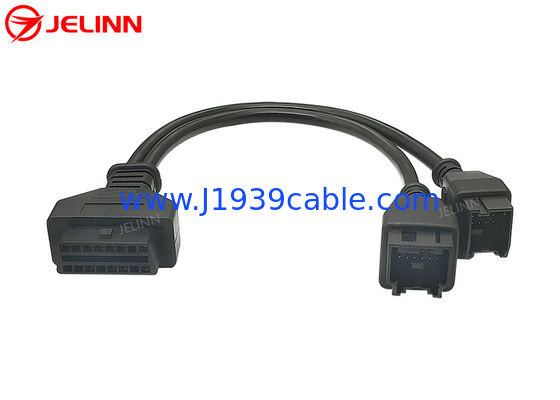

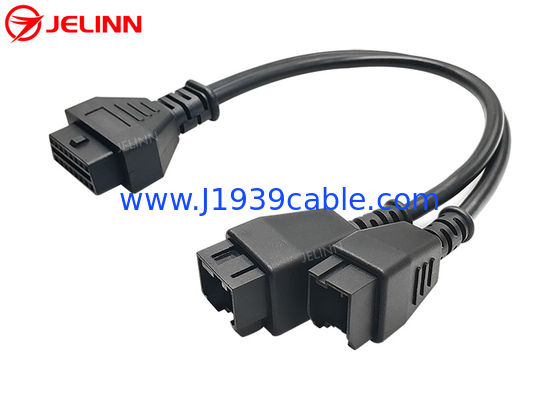

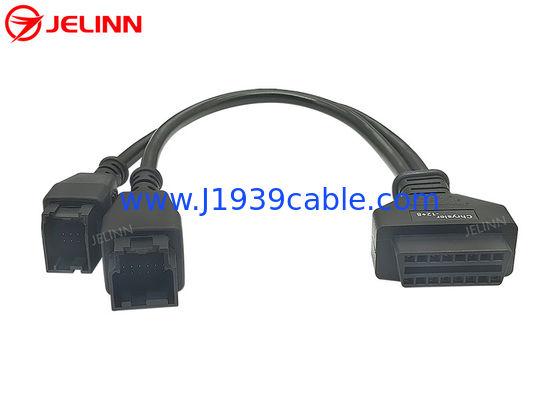

12 8pin Jeep Kompas OBD Kabel Mobil 12+8 Pin Bypass Security Gateway SGW Wire Harnessuntuk Chrysler Jeep Dodge RAM FCA Alfa Fiat
Spesifikasi
| OBD2 colokan jantan | standar |
| Pin dari obyek OBD2 pria | Tembaga, bernikel atau berlapis emas |
| Overmold of OBD2 plug laki-laki | lurus |
| Hyundai dan Kia OBD2 konektor wanita | setara dengan yang asli |
| Konektor wanita OBD2 umum | standar, dengan terminal KET |
| Terminal konektor OBD2 wanita | Tembaga, bernikel atau berlapis emas |
| Overmold konektor OBD2 wanita | lurus |
| Bahan dari bagian overmolded | PVC |
| Bentuk kabel | bulat |
| Kawat | 26AWG, tembaga murni |
| Bahan konektor OBD2 laki-laki dan perempuan | PA66 |
| Penugasan pin atau pin out | disesuaikan |
| Panjang kabel | disesuaikan |
| Resistensi kontak | 3 ohm maksimal. |
| Resistensi Isolasi | 5M ohm min. |
| Suhu Kerja | -25°C ~ +85°C |
| Pengujian | 100% uji terbuka, pendek dan kabel yang hilang |
| Tegangan pengujian | DC300V 5M ohm/10ms |
| Jaminan | 1 tahun |
Ini adalah kabel Y dengan 3 ujung konektor OBD2 laki-laki, konektor wanita pengganti Hyundai dan Kia OBD2 dengan baffle dan konektor OBD2 perempuan biasa.
Konektor wanita OBD2 OBDII J1962 yang umum adalah dengan terminal KET berkualitas tahan,yang lebih cocok untuk lingkungan pengujian atau diagnostik di mana perangkat sering disambung dan dilepas.
Bagian injeksi plastik overmolded di ujung konektor OBDII wanita dan pria 16-Pin OBDII membuat kabel keluar lurus.
Kita bisa membuat overmold yang berbeda untuk ujung konektor OBD2 OBDII wanita dan laki-laki. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, kami bisa dan kami memiliki kemampuan untuk membuat overmold baru untuk Anda dengan biaya yang wajar. Selain itu, kami bahkan dapat membuatnya secara gratis selama jumlah pesanan 5000 pcs atau lebih.
Penugasan pin atau pin out
Penugasan pin atau pin out bisa seperti ini:
| OBD2 colokan jantan | Hyundai dan Kia OBD2 konektor wanita | konektor wanita OBD2 umum |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4+5 | 4+5 | 4+5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Pin 4 dan Pin 5 dari konektor OBD2 OBDII laki-laki dan perempuan dihubungkan bersama dengan kawat pendek.Ada 9 pin kabel, tetapi ada 8 kabel 26AWG di kabel dari OBD2 jack laki-laki ke konektor OBD2 perempuan biasa. semua 16 pin OBD2 jack laki-laki ke Hyundai dan Kia OBD2 konektor perempuan berkabel,jadi ada 16 kabel 26AWG di kabel dari OBD2 plug laki-laki untuk Hyundai dan Kia OBD2 konektor perempuan.
Penugasan pin atau pin out juga bisa seperti ini:
| OBD2 colokan jantan | Hyundai dan Kia OBD2 konektor wanita | konektor wanita OBD2 umum |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Adapun pin ini keluar, semua 16 pin OBD2 OBD konektor pria dan wanita berkabel, jadi ada 16 kabel 26AWG di kedua kabel.
Penugasan pin atau pin out juga dapat disesuaikan sesuai dengan kebutuhan Anda.kami sarankan kita hanya menghubungkan pin yang diperlukan yang Anda butuhkan dan harga bisa lebih rendah karena bahan baku dan biaya tenaga kerja lebih rendah.
Aplikasi
Kabel Y ini digunakan untuk menghubungkantelematika, perangkat IoV, perangkat manajemen armada, pelacak OBD2 GPS, alat pemrograman OBD2 CAN, alat penyesuaian ECU atau alat penyesuaian kinerja mobil ke port diagnostik OBD2 wanita 16 pin kendaraan.
Kabel OBD2 OBDII Y ini memungkinkan relokasi port atau koneksi beberapa perangkat telematika atau IoV. Take the original Hyundai and Kia OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Hyundai and Kia OBD2 female diagnostic portMenginstal pengganti Hyundai dan Kia OBD2 konektor wanita dengan baffle di salah satu ujung Y berakhir kembali ke lokasi asli dari OBD2 perempuan port diagnostik di mobil.Kemudian Anda dapat menghubungkan perangkat telematika atau IoV ke konektor OBD2 perempuan umum di ujung lain Y ujung. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureJika Anda meninggalkan pengganti Hyundai dan Kia OBD2 konektor wanita tersedia dan kemudian menyembunyikan telematika atau IoV perangkat yang terhubung ke konektor OBD2 wanita umum,maka tidak ada yang akan tahu bahwa Anda telah menginstal perangkat ini tanpa membuka panel.
Kabel ini juga dapat digunakan untuk menghubungkan perangkat diagnostik OBD2 atau scanner ataupembaca kode kesalahan(dengan perangkat lunak yang tepat).
